Мачты освещения и опоры — готовые высотные точки на любом объекте: парковки, периметры предприятий, открытые площадки. Использование существующих опор позволяет разместить камеру на высоте 5–12 м без строительства отдельных конструкций. Задача — правильно прикрепить монтажную коробку к трубчатой опоре и проложить кабель.
Мачта и опора освещения — сценарий, где узел считается заранее: с чего начинается установка камеры. Про уличное исполнение узла — IP66 и IP67, состав комплекта соберёт конфигуратор.
Типы опор и их диаметры
Стандартные опоры освещения
Большинство уличных опор освещения изготовлены из стальной трубы. Диаметр у основания — 100–150 мм, у вершины (в зоне монтажа светильника) — 50–76 мм. Именно верхняя часть опоры — типовая точка монтажа камеры: максимальная высота, наименьший диаметр трубы.
Мачты с фланцевым основанием
Конический или цилиндрический ствол с фланцем, вмурованным в фундамент. Диаметр в рабочей зоне монтажа (3–5 м от верхушки) — 50–89 мм. Для монтажа в этой зоне применяются хомуты или адаптер PLT.
Опоры с граненым сечением
Восьми- или шестигранные опоры — распространены на магистральных объектах. Монтаж хомутами на грань сложнее из-за зазоров. Оптимально — специальный хомут под конкретный диаметр описанной окружности или сварная скоба.
Деревянные столбы (опоры ВЛ)
Диаметр 150–200 мм. Хомуты ленточные или болтовые. Кабель не проведёшь внутрь — только снаружи в гофре. Срок службы конструкции ограничен состоянием столба.
Адаптер PLT BOXFORCAM™ — платформа для столба
Что такое PLT
PLT («ПЛАТФОРМА ДЛЯ СТОЛБА») — адаптер BOXFORCAM™, специально разработанный для крепления монтажной коробки на трубчатую опору диаметром Ø50 мм. Адаптер охватывает трубу хомутовым механизмом и предоставляет стандартный монтажный интерфейс — квадрат 65×65 мм — для установки любой коробки из линейки BOXFORCAM™.
Совместимость PLT с коробками
- BOXFORCAM™ MONO (МОНОКОРОБКА, 106×106 мм) — одна камера на опоре. Стандартный вариант для периметрального видеонаблюдения.

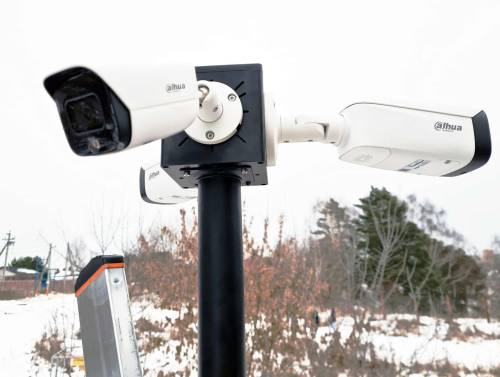

- BOXFORCAM™ 4K (КУБИЧЕСКАЯ КОРОБКА, 110×110 мм) — 2–4 камеры на одной опоре. Используется при мультикамерных узлах: несколько направлений с одной точки.
Интерфейс квадрат 65×65 мм — универсальный: кронштейны и выносы BOXFORCAM™ встают на PLT без переходников, что позволяет добавить вынос от трубы при необходимости.
Требования к трубе под PLT
Труба диаметром Ø50 мм — стандартный типоразмер верхней части большинства опор освещения. Для труб другого диаметра — подбор хомутов под диаметр или уточнение у менеджера BOXFORCAM™. ⚠️ Точный диапазон диаметров, поддерживаемых PLT — уточнить у менеджера.
Прокладка кабеля по опоре
Внутри трубы — оптимальный маршрут
Большинство стальных опор освещения — полые. Это готовый кабель-канал: кабель вводится в верхнее отверстие опоры и выводится у основания, где идёт в землю или к щиту питания. Кабель полностью скрыт, защищён от механических воздействий и вандализма.
Условие: в верхней части опоры должно быть монтажное отверстие под кабель, или его нужно просверлить. Диаметр отверстия — 16–20 мм под кабель в гофре. Гофра внутри трубы не обязательна, но рекомендуется для защиты от заусенцев на металле.
По наружной поверхности в гофре
Если труба глухая или отверстие не предусмотрено — кабель идёт снаружи по опоре в металлорукаве или UV-стойкой гофре, прикреплённой пластиковыми стяжками. Менее аккуратно и уязвимо для вандализма, зато без сверления.
Ввод в землю у основания
Кабель выходит из трубы у основания (через лючок, если есть, или сквозь специальное отверстие) и уходит в ПНД-трубу в земле. Глубина прокладки от 0,4 м. Это стандартный подход для периметральных объектов с большим числом опор.
Высота установки камеры на мачте
Оптимальная зона
Монтаж камеры на опоре освещения обычно выполняется в зоне 4–8 м от земли. Ниже — угол обзора слишком крутой, слепые зоны. Выше — детализация лиц и предметов снижается, угол «взгляда сверху» делает распознавание сложнее.
Для обзора периметра (контроль движения на расстоянии 30–80 м) высота 6–8 м оптимальна. Для контроля лиц на ближней дистанции (до 10 м) — 4–5 м.
Ориентация относительно опоры
PLT позволяет ориентировать коробку с камерой в нужном направлении при монтаже на трубу. После затяжки хомутов ориентация фиксируется. Перед финальной затяжкой убедитесь, что камера направлена в нужную сторону и угол наклона задан корректно.
Электропитание камеры на мачте
PoE через отдельный кабель
Самый распространённый вариант: витая пара Cat5e или Cat6 идёт от камеры вниз по опоре к PoE-коммутатору. Питание и видеосигнал — по одному кабелю. Длина от коммутатора до камеры — до 100 м по стандарту IEEE 802.3af.
Питание от сети опоры освещения
Если в опоре уже проведён силовой кабель для освещения — теоретически возможна подводка питания для камеры. Требует согласования с эксплуатирующей организацией и корректного разделения цепей. ⚠️ Электромонтажные работы — только лицензированными организациями.
Мобильный вариант (солнечная панель + аккумулятор)
Для опор без электрики — солнечная панель на вершине мачты и аккумулятор в основании. Актуально для удалённых периметральных точек. Камера — с низким энергопотреблением (H.265, без ИК-подсветки на длинную дистанцию).
Совместимость камер с системой BOXFORCAM™ на мачте
На мачтах чаще всего применяются цилиндрические (bullet) или купольные камеры с широкоугольным или средним фокусным расстоянием (2,8–6 мм). Монтажная коробка BOXFORCAM™ с десятилистником поддерживает PCD 45–100 мм и все три схемы крепёжных отверстий (2/3/4). Совместимость с 2272+ моделями: Hikvision, Dahua, Uniview, HiWatch, LTV, TRASSIR, Reolink, ITV и других производителей.
FAQ
Можно ли крепить PLT на трубу большего диаметра, чем Ø50 мм?
Уточняйте у менеджера BOXFORCAM™: диапазон диаметров PLT зависит от модели адаптера. Для труб другого диаметра возможен подбор хомутов-переходников или альтернативного адаптера из линейки.
Нужно ли согласование с городскими службами для монтажа камеры на уличную опору?
Опоры освещения на городских улицах — собственность муниципалитета. Монтаж на них требует разрешения эксплуатирующей организации. На собственной территории (частный промышленный объект, закрытая парковка) — согласование не нужно. ⚠️ Юридические детали — по законодательству вашего региона.
Как защитить камеру на мачте от молнии?
Металлическая опора — сама по себе молниеотвод. Камера на ней требует грозозащиты по цепи питания и видеосигнала: устройство защиты от перенапряжения (УЗИП) у основания опоры и на входе в оборудование. ⚠️ Схему молниезащиты рассчитывает проектировщик молниезащиты.
На какую высоту поднимают камеру при монтаже на PLT?
PLT крепится в любом месте по высоте трубы. Обычно — в зоне 4–8 м. На вершине опоры (5–12 м) — максимальный обзор, но сложнее обслуживание. Компромисс: монтаж на удобной для обслуживания высоте с выносом вверх кронштейном 0,5–1,0 м для улучшения угла обзора.
Подобрать адаптер PLT и коробку для вашего объекта: конфигуратор BOXFORCAM™. Совместимость с вашей камерой: 2272+ моделей.
