Вопросы и ответы о BOXFORCAM™

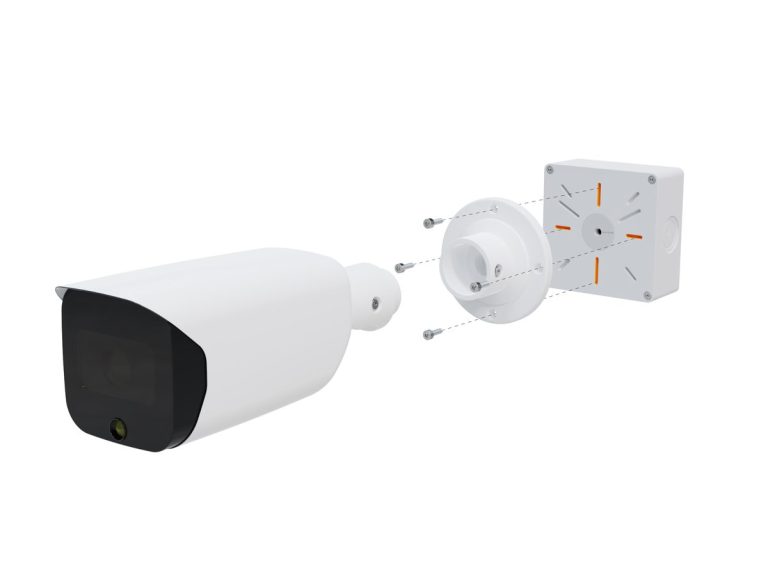

Это универсальная монтажная коробка для камер видеонаблюдения с запатентованной системой адаптивного крепления. Камера крепится к крышке коробки через прорези-«десятилистник» под посадочные размеры (PCD) 45–100 мм, а сама коробка — к стене, столбу, мачте или углу через адаптеры, кронштейны и выносы серии. Вся коммутация — внутри коробки, класс защиты IP66. Производитель — ООО «Рубеж», Москва.

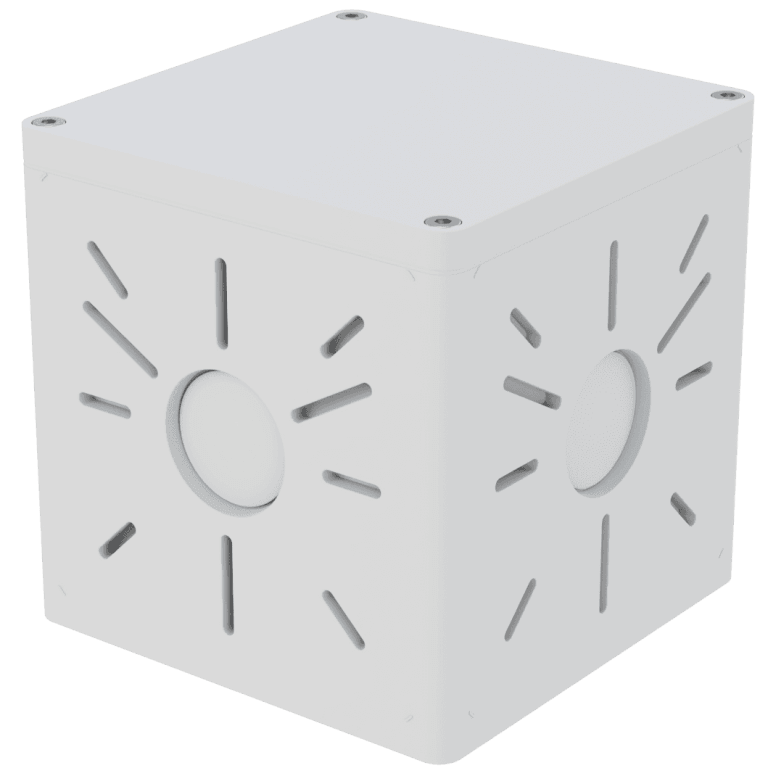

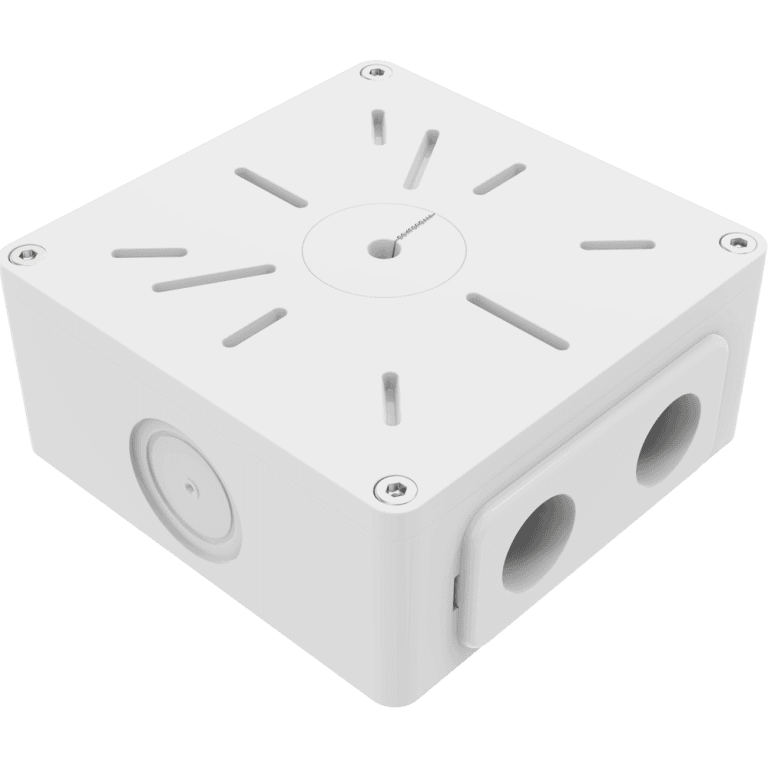

MONO (МОНОКОРОБКА) — компактная коробка под одну камеру: 108×106×48 мм, 175 г, нагрузка до 8 кг. 4K (КУБИЧЕСКАЯ КОРОБКА) — куб с прорезями на боковых гранях: до 4 камер в одной точке (включая уже установленную), до 5 кг на грань и до 20 кг на коробку суммарно. Обе коробки — IP66.

Корпус — композит PC+ABS с УФ-стойкостью, уплотнения — TPE, крепёж — нержавеющая сталь AISI 304/316. Рабочая температура от −40 до +80 °C: коробки рассчитаны на улицу и неотапливаемые помещения. На видео ниже — как ведёт себя сам материал при нагреве заметно выше рабочего диапазона.

IP66 по ГОСТ 14254-2015 — защита от пыли и от сильных струй воды. На MONO и 4K действуют сертификаты соответствия добровольной системы «ПромТехСтандарт» (срок действия до декабря 2027 года); копии — в галерее документов. Класс защиты сохраняется при штатной прокладке крышки и при вводе кабеля через прокладку BOXFORCAM™ или гермоввод PG25.

MONO и 4K выпускаются в белом и чёрном исполнении; артикулы, комплекты и аксессуары (адаптеры, кронштейны, выносы, платформы для столба, скобы, гермовводы) — в каталоге.

С 2272+ моделями камер 123 брендов — проверить свою модель можно в базе совместимых камер. Прорези крышки покрывают четыре группы посадочных размеров: 2 винта 45–100 мм, 3 винта 45–86 мм, 4 винта квадрат 55–79 мм, 4 винта прямоугольник 77–100 мм. Подобрать крепление по посадочному размеру и типу опоры можно в подборе по PCD. Если у камеры есть штатный переходник производителя — он ставится в пазы десятилистника.

Пришлите модель или чертёж основания камеры на info@boxforcam.ru или через форму в базе совместимых камер — инженер ответит за 1–2 рабочих дня. Самостоятельно: измерьте посадочный размер (PCD) основания и сравните с диапазонами прорезей. Если посадочные размеры нестандартные — изготовим адаптер под ТЗ, срок от 10–14 дней.

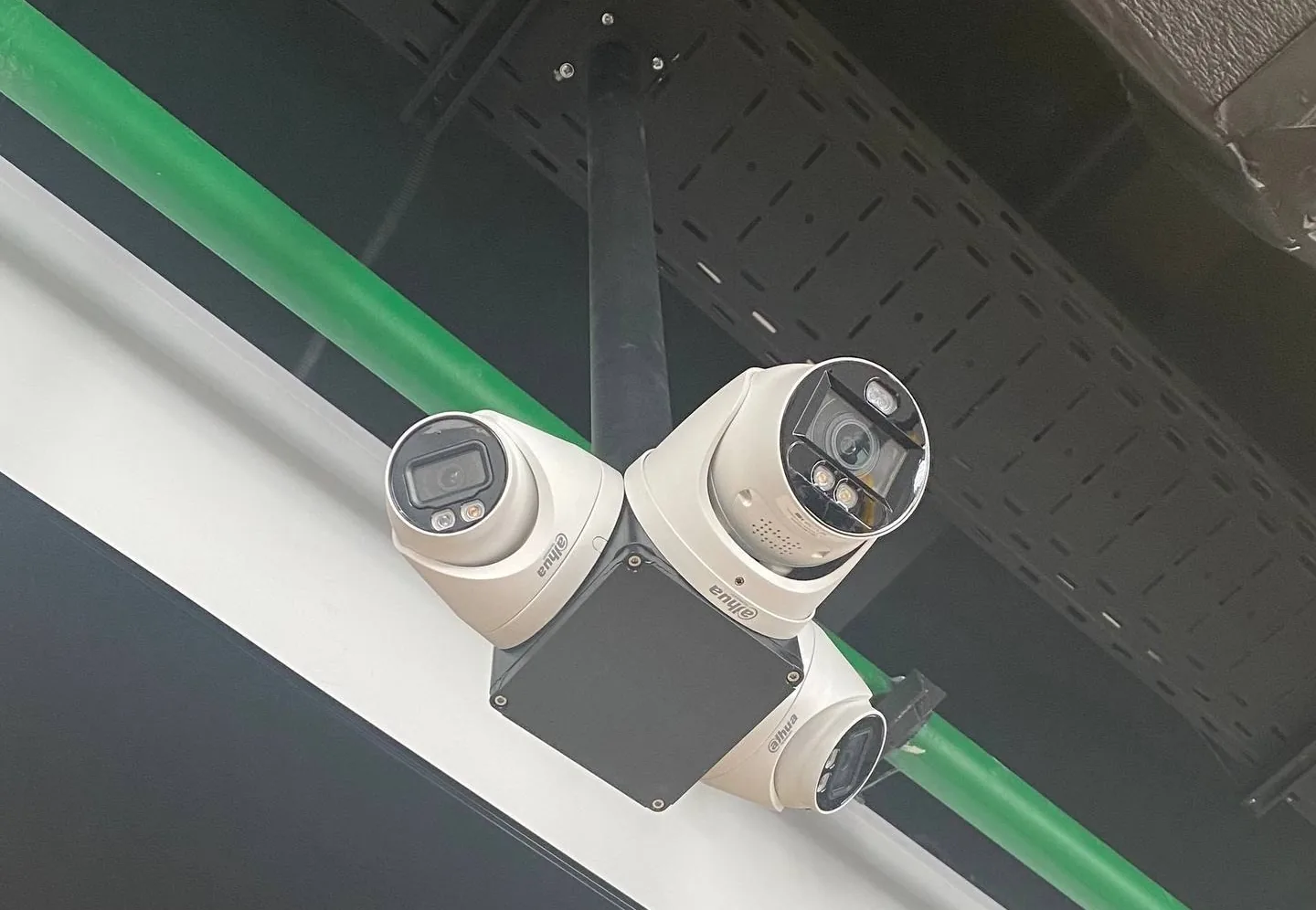

До четырёх — по одной на каждую свободную грань, включая уже установленную камеру; нагрузка до 5 кг на грань и до 20 кг на коробку. Это удобно на углах зданий, мачтах и столбах, где нужен обзор в несколько сторон с одной точки.

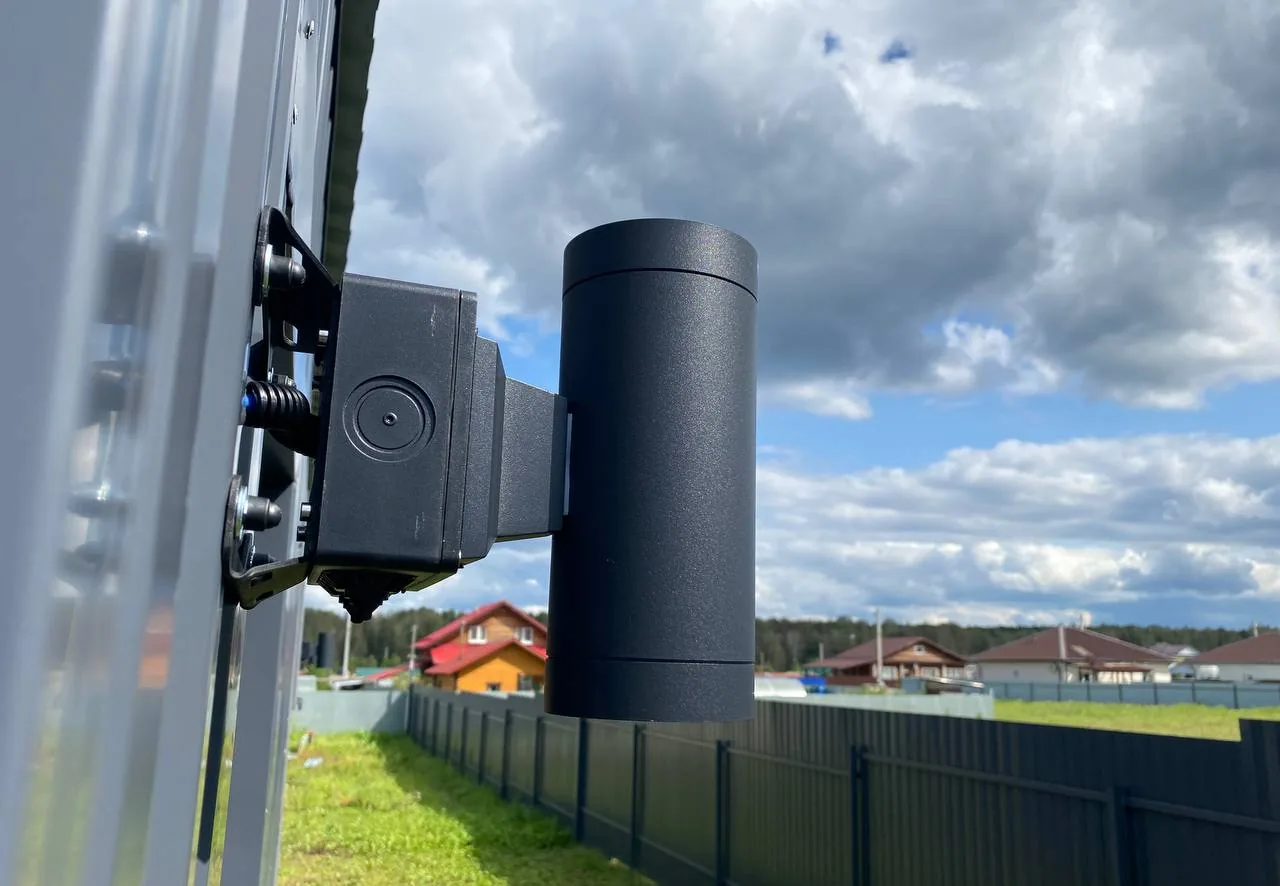

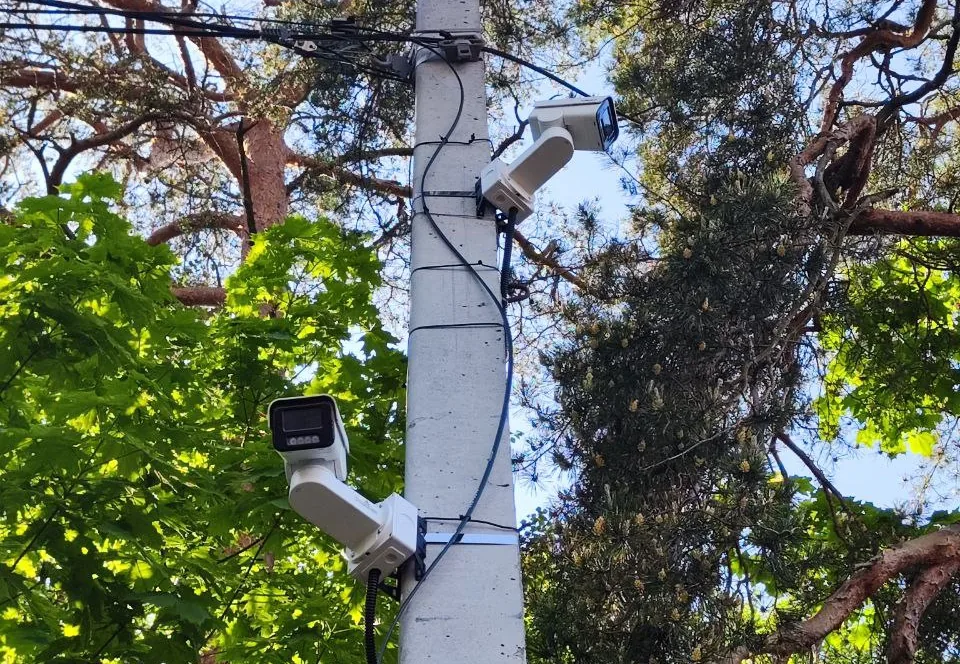

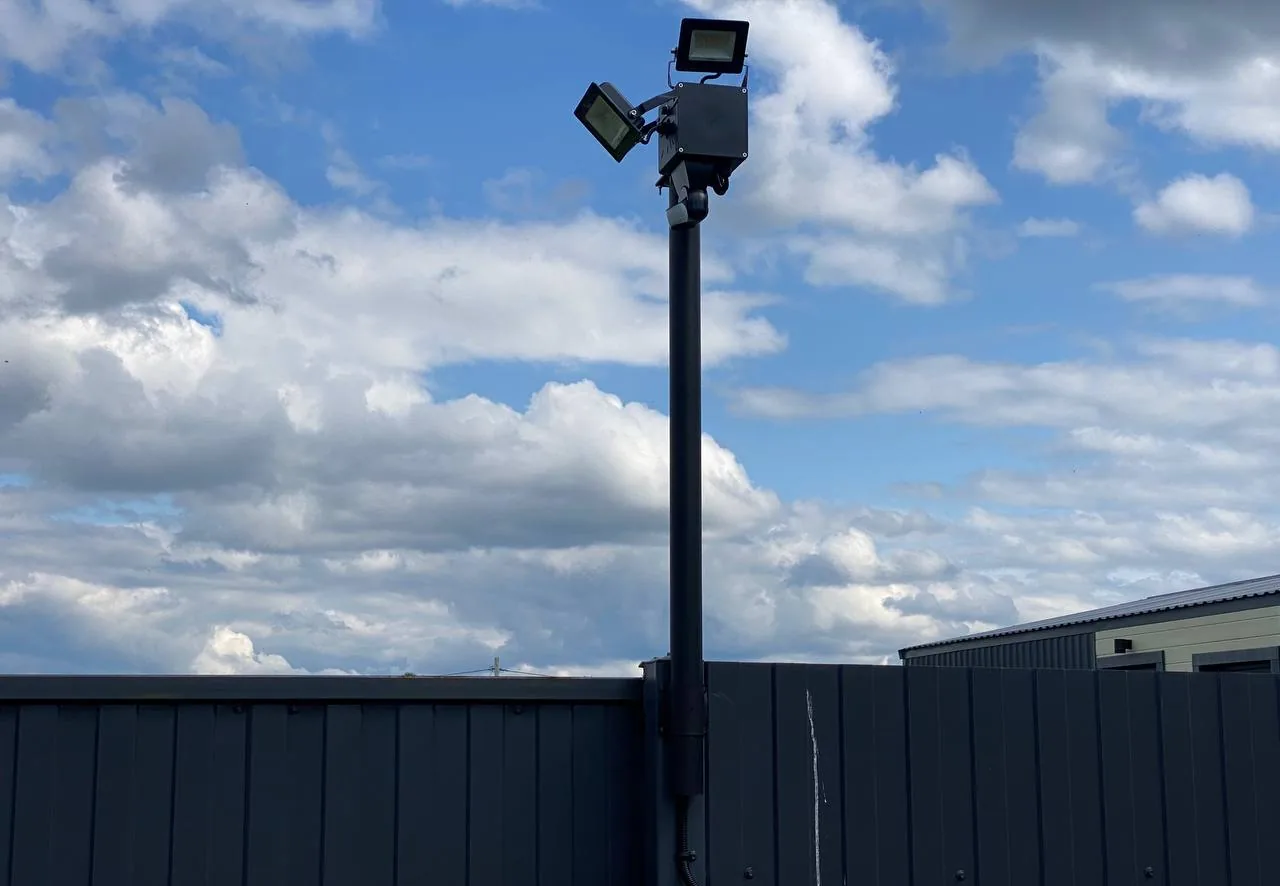

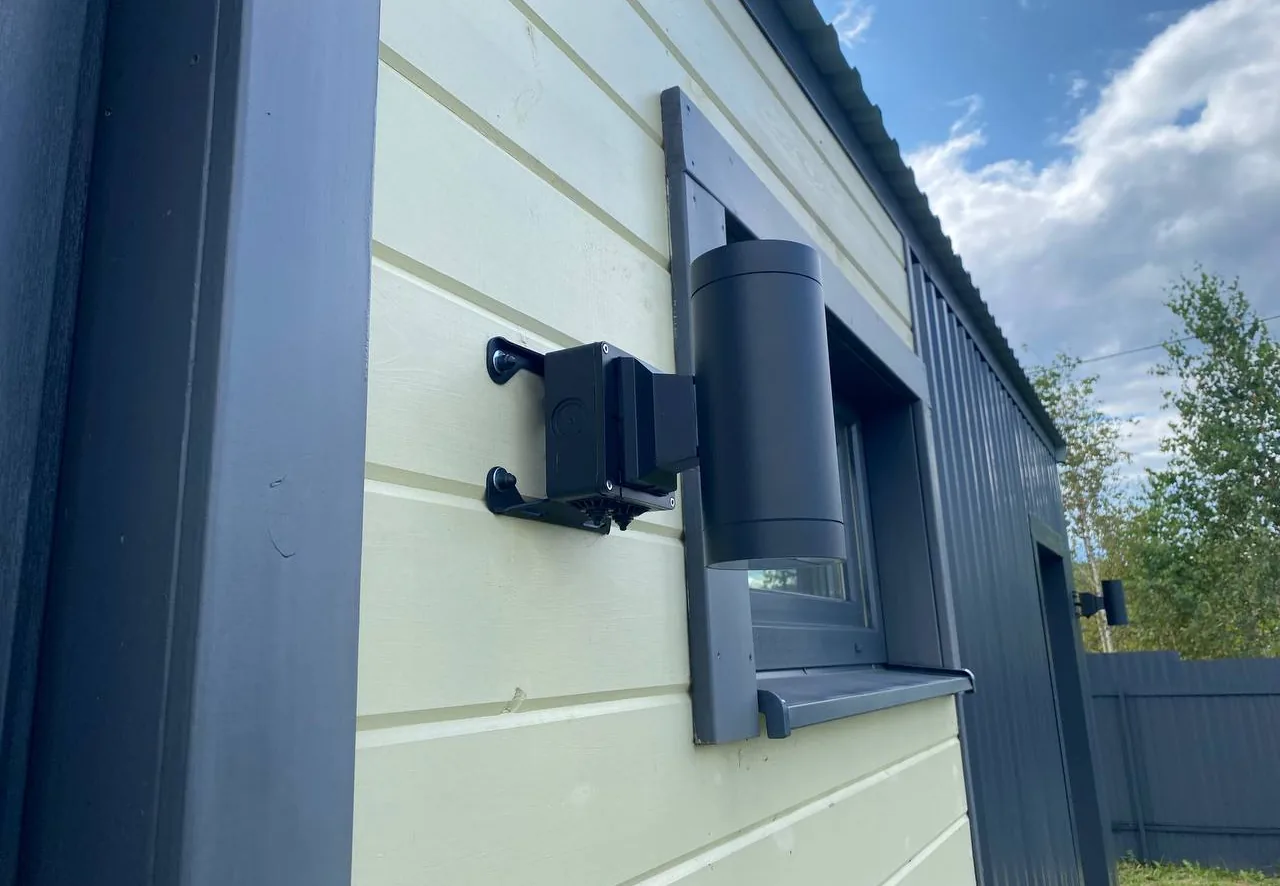

На стену и фасад — через адаптер к плоскости; на столб и опору ЛЭП — через платформу для столба BFC PLT бандажной лентой, без сверления опоры; на угол здания — через адаптер «на столб и угол» CP PLT; на мачту и трубу Ø50 мм — через адаптер труба-фланец, кронштейны и выносы; на квадратный профиль 40×40 и 50×50. Готовые комплекты по типу объекта — в разделе «Готовые варианты монтажа» на главной и в каталоге.

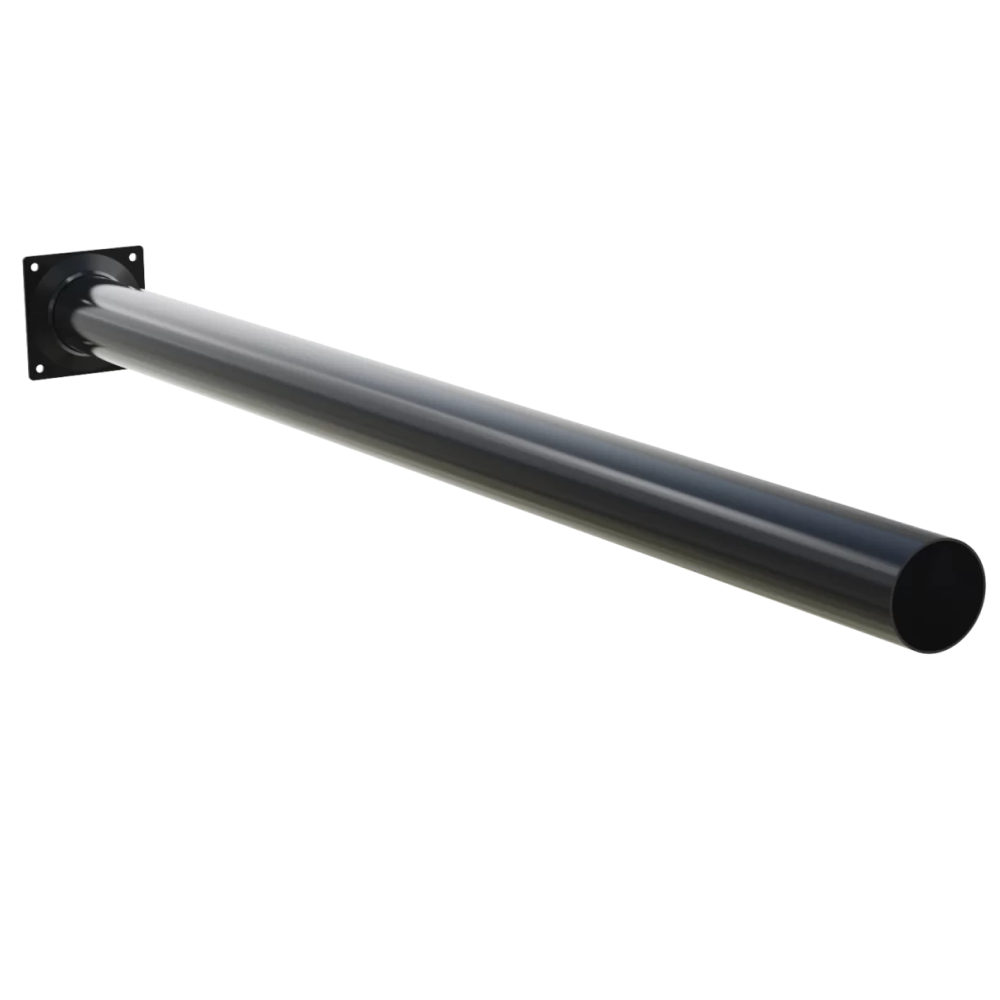

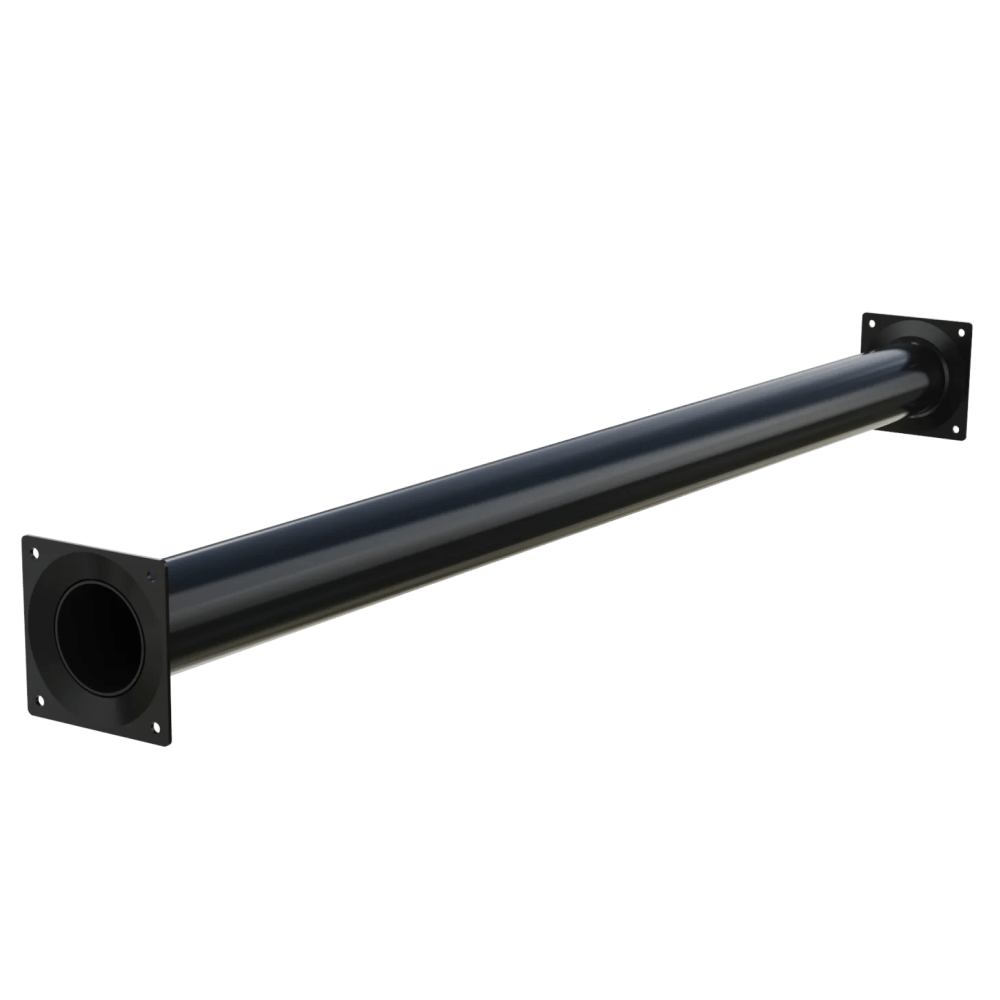

В терминологии BOXFORCAM™ кронштейн — труба с одним фланцем (крепится одним концом), вынос — труба с двумя фланцами (соединяет два узла, например коробку и стену или мачту). У многих производителей то, что мы называем выносом, называется кронштейном, поэтому при подборе смотрите на число фланцев и длину, а не на слово. Трубы — Ø50 мм: сталь, алюминий или нержавеющая сталь.

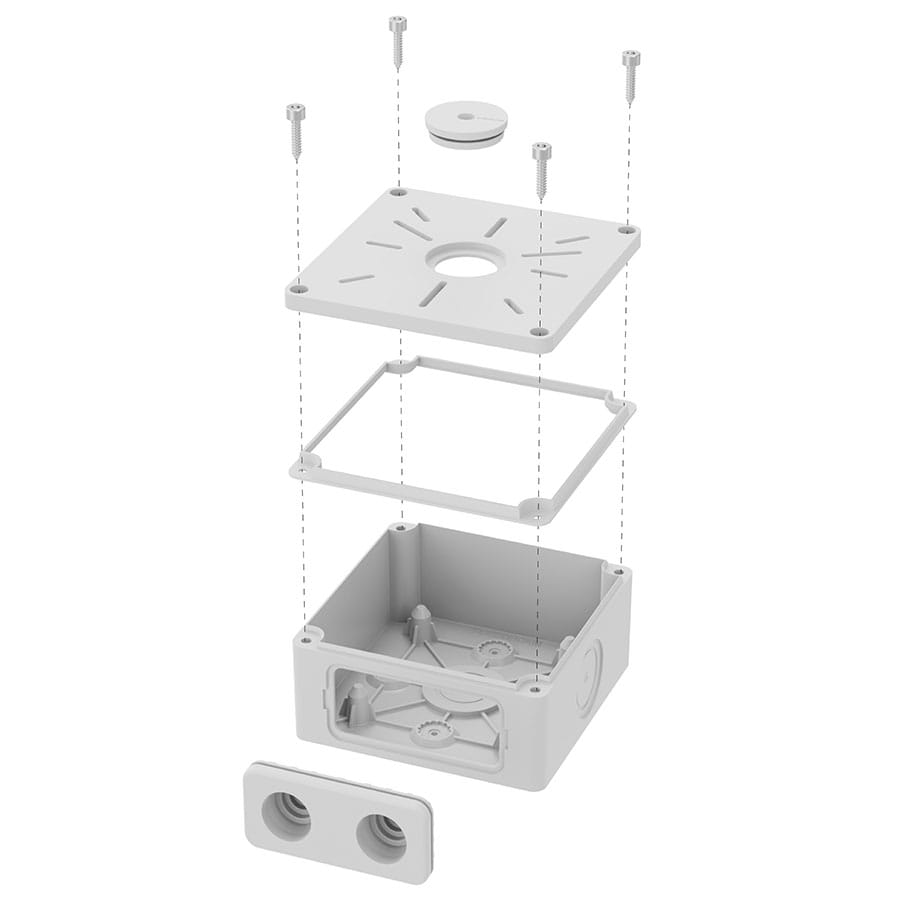

Кабель заводится через прямоугольную прокладку BOXFORCAM™ (у MONO — два ввода) или через гермоввод PG25 в штатное отверстие; крышка уплотняется прокладкой в канавке корпуса. При сборке по инструкции класс защиты IP66 сохраняется. Пошаговые инструкции по сборке и герметизации — в разделе «Инструкции» и в видео на главной.

Обычный набор монтажника: бита под саморезы из комплекта и шестигранник 3 мм для крепления коробки к фланцу; при монтаже на столб — натяжитель бандажной ленты. На деревянном основании крепёж удобно забивать монтажным пистолетом — так снято видео ниже. Сварка и специальные приспособления не нужны: коробка собирается и крепится штатным крепежом.

Да, крепление разборное: узел снимается целиком и переносится, а при бандажной ленте на опоре не остаётся отверстий. Кабель и коммутация внутри коробки при переносе не переделываются.

DWG (AutoCAD 2018+) — в CAD-каталоге, вход по учётной записи портала. STEP (ISO 10303-21, AP242) — по запросу через личный кабинет проектировщика: импортируется в AutoCAD 2020+, Autodesk Inventor, SolidWorks, FreeCAD, Fusion 360, КОМПАС-3D v23+; нативные m3d-исходники пришлём по запросу. 3D-исходники в открытом доступе не раздаём — защищаем интеллектуальную собственность.

Подбор по модели камеры — база совместимых камер; подбор по посадочному размеру и типу опоры — подбор по PCD и конфигуратор. В спецификацию вносите наименование и артикул BOXFORCAM™ — по ним работает агентская программа для проектировщиков (см. раздел «Партнёрам»).

Базовый каталог — ежеквартально, новые артикулы добавляются по мере выпуска. Если оставите email при скачивании, пришлём уведомление о новой версии.

Рекомендованная розничная цена: BOXFORCAM™ MONO — 480 руб., BOXFORCAM™ 4K — 1400 руб. Цены комплектов, адаптеров, кронштейнов и выносов — в каталоге. Условия для проектных объёмов и партнёров — по запросу на partners@boxforcam.ru.

У дистрибьюторов (список на главной), на маркетплейсах — для штучных заказов и тестовых поставок, напрямую у производителя — для проектных объёмов и заказа полного комплекта по спецификации: info@boxforcam.ru, +7 (499) 226-26-09.

Производство и склад — Москва, Варшавское шоссе, д. 158, корп. 1. Самовывоз со склада или доставка транспортными компаниями (Деловые Линии, СДЭК, Возовоз) по России; ПЭК — по запросу; условия и сроки согласуем под заказ. Адрес, карта и реквизиты — в разделе «Контакты».

Зарегистрируйтесь на странице «Партнёрам» или напишите на partners@boxforcam.ru — расскажем условия дилерской программы, откроем личный кабинет с документами и материалами.

Если в спецификации указано наше изделие (наименование и артикул BOXFORCAM™), возможна работа по рамочному агентскому договору с вознаграждением по объёму поставки. Конкретные условия — после регистрации и заключения договора.

4 действующих патента РФ (2 изобретения, 2 полезные модели), товарный знак RU 836115 и 2 сертификата СДС на класс защиты IP66 — 7 действующих охранных документов. Патенты: изобретения RU 2741657 и RU 2745377, полезные модели RU 203159 и RU 203562. Сертификаты класса защиты IP66 на MONO и 4K действуют до декабря 2027 года. Промышленные образцы RU 124536, RU 124537 и RU 125659 срок действия исчерпали и в счёт не входят — их сканы остаются в галерее как история разработки. К каждой отгрузке прикладывается паспорт изделия; копии документов — в галерее документов и в личном кабинете партнёра.

Гарантийный срок — 12 месяцев. К каждой отгрузке прикладывается паспорт изделия; копии документов — в галерее документов и в личном кабинете партнёра. По гарантийному обращению — info@boxforcam.ru, +7 (499) 226-26-09.
