Корпус камеры на грани посадки 4K (110 мм) — перед заказом сверьтесь с чертежом 4K в разделе CAD.
Камера крепится к коробке напрямую саморезами M4 через пазы десятилистника BOXFORCAM™, без сверления: прорези десятилистника перекрывают межцентровые расстояния 46–100 мм (4K) и 45–100 мм (MONO). Точный PCD этой модели производитель в открытой документации не публикует — сверьтесь с drill template из комплекта поставки.
Подход BOXFORCAM™: выбирается универсальный монтажный узел — коробка и крепёж под конкретную поверхность, затем на него ставится любая из 2272+ совместимых моделей камер. Камера меняется — крепёж (кронштейн, вынос) остаётся.
| Параметры крепежа камеры | |
|---|---|

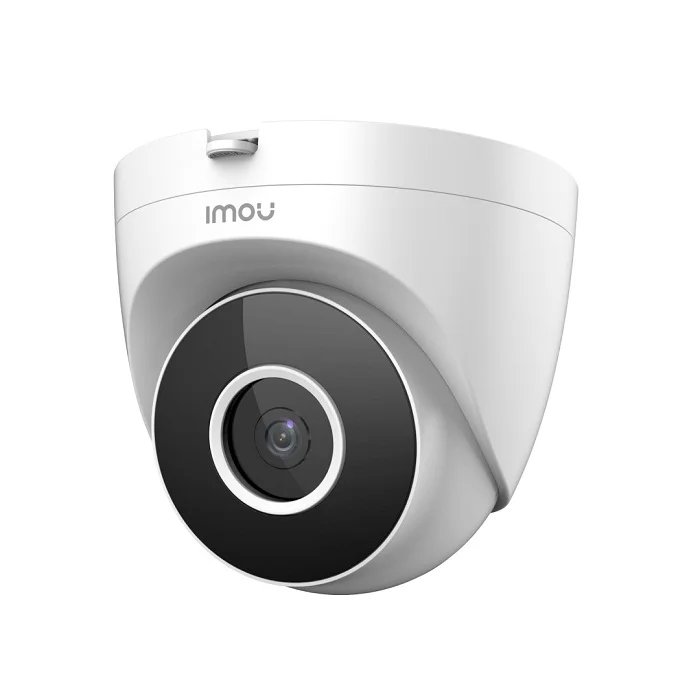

| Тип камеры | купольная (Dome) |
| PCD (межцентровое расстояние) | уточняется по drill template производителя |
| Схема крепежа | 3-винтовой 120° (трилистник) |
| Опорный размер корпуса (body) | 115 мм |
Камера крепится к монтажной коробке BOXFORCAM™ — коробка является несущим и коммутационным узлом. Далее коробка устанавливается на любую поверхность напрямую или через кронштейны (выносы) и адаптеры BFC.
| # | Элемент | Назначение | Источник |
|---|---|---|---|
| 1 | BOXFORCAM™ 4K | Монтажная коробка | BOXFORCAM™ |
| 2 | НАБОР САМОРЕЗОВ BFC 20 мм (арт. 007.20.08) | Крепление камеры к коробке (в комплекте) | в комплекте |
| 3 | вынос / кронштейн BFC | Опционально: вынос от поверхности 0,25–2,5 м | BOXFORCAM™ |
| 4 | адаптер BFC | Под выбранную поверхность | BOXFORCAM™ |
При креплении к металлическим опорам используйте нейлоновые шайбы (арт. 800) — защита лакокрасочного покрытия опоры.
| Поверхность | Адаптер BFC |
|---|---|
| Стена | напрямую на 4 точки или через адаптер к плоскости BFC (арт. 026) |
| Угол здания | переходной адаптер BFC CP PLT (арт. 025) или усиленный угловой адаптер BFC (арт. 027) |
| Потолок | адаптер к плоскости BFC (арт. 026) |
| Столб / опора | платформа BFC PLT (арт. 024); СКОБА BFC (арт. 006) для трубы 51 мм; арт. 601/602 для труб 40×40 / 50×50 мм |
| Забор | BFC CP PLT (арт. 025) или соединительные скобы BFC |
| Мачта | сегменты мачты BFC (2 фланца) в каскаде + BFC PLT (арт. 024) к основанию |
Камера крепится к коробке BOXFORCAM™ 4K напрямую саморезами M4, далее коробка устанавливается на столб: переходной адаптер BFC PLT (арт. 024) — для столбов диаметром 50–200 мм, BFC CP PLT (арт. 025) или СКОБА BFC (арт. 006 / 601/602 для квадратных труб 40×40 / 50×50 мм).
Для выноса камеры от столба — Комплект 4 «Для выноса камер от столба/мачты»: вынос с коробкой BOXFORCAM™ 4K отводится на 0,25–2 м. При креплении к металлической опоре используйте нейлоновые шайбы (арт. 800).
Комплект 3 «Для выноса камер от плоскости»: коробка BOXFORCAM™ 4K на выносе — сегменте мачты BFC 0,25–2 м. На вынос 0,25–0,5 м — одна скоба, 1–2 м — две скобы (входят в комплект).
Для сложных конфигураций и крепления под 90° — адаптер к плоскости BFC (арт. 026). Камера всегда остаётся на коробке BOXFORCAM™ 4K — кронштейн несёт коробку, а не камеру.
Комплект 5 «Для работы с углом здания/забора»: адаптер BFC CP PLT (арт. 025) закрепляет коробку BOXFORCAM™ 4K на углу здания или заборе. Для тяжёлых нагрузок — усиленный угловой адаптер BFC (арт. 027).
При необходимости вынести мачту от стены или угла — Комплект 6 «Для выноса мачты».
Комплект 2 «Коробка с сегментом мачты» — базовый блок: коробка BOXFORCAM™ 4K в сборе, кронштейн, скобы. Длина сегмента 0,25–2 м; сегменты собираются в каскад на винтах M6.
Для нестандартных задач — Комплект 7 «Для сложных установок». Проверьте конфигурацию в 3D-конфигураторе.
Коробка BOXFORCAM™ 4K — не более четырёх камер в точке, считая уже установленную. Комплект 8 «Для инсталляции и питания до 4 камер» — питание от одного кабеля, линия до 500 м.
Готовые комплекты — в каталоге BOXFORCAM™; проверка конфигурации — в 3D-конфигураторе.
Монтажные коробки BOXFORCAM™ совместимы с 2272+ моделей камер видеонаблюдения. STEP- и DWG-модели, PDF-паспорта и типовые узлы — в разделе для проектировщиков.
