Подходит коробка 4K (грань 110×110 мм). Корпус камеры превышает грань MONO (106 мм).
PCD 85 мм попадает в рабочий диапазон пазов десятилистника BOXFORCAM™ (46–100 мм) — камера крепится к коробке напрямую саморезами M4, без сверления.
Подход BOXFORCAM™: сначала выбирается универсальный монтажный узел — коробка и крепёж под конкретную поверхность, затем на него ставится любая из 2272+ совместимых моделей камер. Камера меняется — крепёж остаётся.
| Параметры крепежа камеры | |
|---|---|
| Тип камеры | купольная (Dome) |
| PCD (межцентровое расстояние) | 85 мм |
| Схема крепежа | 3-винтовой 120° (трилистник) |
| Опорный размер корпуса (body) | 110 мм |
фото модели уточняется

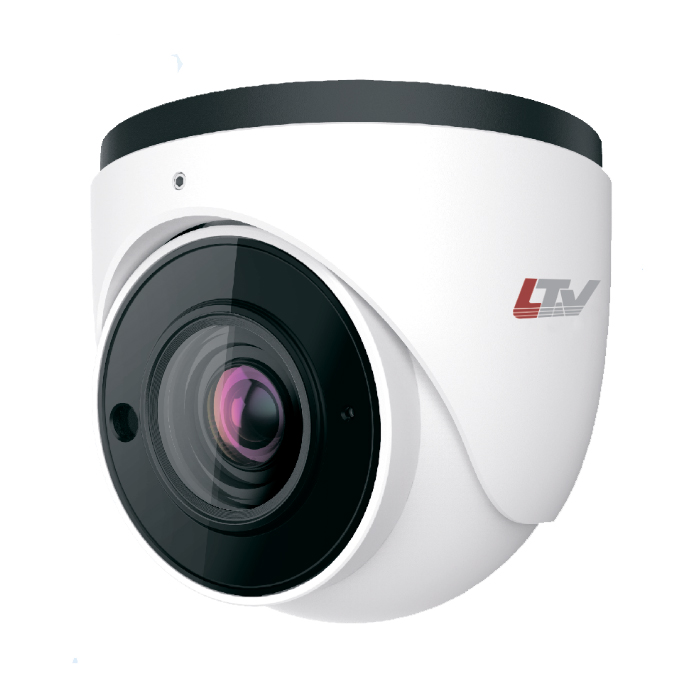

LTV LTV-CDH20-F4
купольная (Dome)
Подходящие коробки:
BOXFORCAM™ 4KКамера всегда крепится к монтажной коробке BOXFORCAM™ — коробка является несущим и коммутационным узлом системы. Далее коробка устанавливается на любую поверхность напрямую или через выносы (кронштейны) и адаптеры BFC.
| # | Элемент | Назначение | Источник |
|---|---|---|---|
| 1 | BOXFORCAM™ 4K | Монтажная коробка | BOXFORCAM™ |
| 2 | НАБОР САМОРЕЗОВ BFC 20 мм (арт. 007.20.08) | Крепление камеры к коробке (в комплекте коробки) | в комплекте |
| 3 | вынос / кронштейн BFC | Опционально: вынос от поверхности (0,25–2,5 м) | BOXFORCAM™ |
| 4 | адаптер BFC | Под выбранную поверхность (см. таблицу ниже) | BOXFORCAM™ |
Точный состав под вашу поверхность и длину выноса подберёт конфигуратор. При креплении элементов BFC к металлическим опорам используйте нейлоновые шайбы (арт. 800) — они защищают лакокрасочное покрытие опоры от растрескивания в месте прижима шляпок саморезов и винтов.
| Поверхность | Адаптер BFC |
|---|---|
| Стена | напрямую на 4 точки или через адаптер к плоскости BFC (арт. 026) — для выносов сложной конфигурации |
| Угол здания | переходной адаптер BFC CP PLT (арт. 025) или усиленный угловой адаптер BFC (арт. 027) |
| Потолок | адаптер к плоскости BFC (арт. 026) |
| Столб / опора | платформа BFC PLT (арт. 024) — столбы Ø 50–200 мм; СКОБА BFC (арт. 006) для круглой трубы 51 мм; СКОБА BFC (арт. 601/602) для квадратных труб 40×40 / 50×50 мм |
| Забор | BFC CP PLT (арт. 025) или соединительные скобы BFC |
| Мачта | сегменты мачты BFC (2 фланца) в каскаде + BFC PLT (арт. 024) к основанию |
Камера крепится к коробке BOXFORCAM™ 4K напрямую саморезами M4, далее коробка устанавливается на столб одним из способов: переходной адаптер BFC PLT (арт. 024, «платформа для столба» — столбы Ø 50–200 мм и квадратные опоры), BFC CP PLT (арт. 025, «на столб и угол») или СКОБА BFC (арт. 006 — для круглой трубы 51 мм; арт. 601/602 — для квадратных труб 40×40 / 50×50 мм).
Если нужно вынести камеру от столба или центральной мачты — используйте готовый Комплект 4 «Для выноса камер от столба/мачты»: вынос (кронштейн BFC) с коробкой BOXFORCAM™ 4K отводится от опоры на 0,25–2 м, камера остаётся на коробке. При креплении к металлической опоре используйте нейлоновые шайбы (арт. 800): они защищают лакокрасочное покрытие опоры от растрескивания в месте прижима шляпок саморезов и винтов.
Для выноса камеры за пределы плоскости стены или потолка используйте Комплект 3 «Для выноса камер от плоскости»: коробка BOXFORCAM™ 4K закрепляется скобами на выносе — сегменте мачты BFC длиной от 0,25 до 2 м. На вынос длиной 0,25–0,5 м устанавливается одна скоба, на вынос длиной 1–2 м — две скобы (обе входят в комплект).
Для выносов сложной конфигурации и крепления под 90° к плоскости применяется адаптер к плоскости BFC (арт. 026). Сама камера при любой схеме остаётся на коробке BOXFORCAM™ 4K — кронштейн и вынос несут коробку, а не камеру.
Комплект 5 «Для работы с углом здания/забора»: переходной адаптер BFC CP PLT (арт. 025) позволяет закрепить коробку BOXFORCAM™ 4K с камерой на углу здания или на заборе, а при необходимости — вынести камеру на нужное расстояние для правильного позиционирования обзора. Для тяжёлых нагрузок используется усиленный угловой адаптер BFC (арт. 027).
Если нужно вынести целую мачту с камерами от стены, угла или забора (в том числе с компенсацией кривизны или ступенчатости постройки) — это Комплект 6 «Для выноса мачты с камерой от стены/забора».
Комплект 2 «Коробка с сегментом мачты. Вынос» — базовый блок мачтовых решений: коробка BOXFORCAM™ 4K в сборе, кронштейн, скобы и саморезы; длина сегмента 0,25–2 м. Сегменты мачты BFC (с двумя фланцами) собираются в каскад винтами M6 — так строится вертикальная мачта нужной высоты, на вершине и по середине которой можно ставить камеры на коробках.
Для нестандартных задач — вынос за угол или препятствие, камеры на конце и середине одной мачты, выносы от центральной мачты — предусмотрен Комплект 7 «Для сложных установок». Проверить свою конфигурацию можно в 3D-конфигураторе.
Коробка BOXFORCAM™ 4K рассчитана на установку до 4 камер на одной точке. Комплект 8 «Для инсталляции и питания до 4 камер» позволяет запитать несколько IP-камер от одного подходящего кабеля и продлить линию до 500 метров — удобно, когда к существующей точке с одной камерой нужно добавить дополнительные ракурсы без прокладки новых линий.
Готовые комплекты крепления — в каталоге BOXFORCAM™; проверка конкретной конфигурации — в 3D-конфигураторе.
Монтажные коробки BOXFORCAM™ совместимы с 2272+ моделей камер видеонаблюдения. STEP- и DWG-модели всех элементов системы, PDF-паспорта и типовые узлы доступны в разделе для проектировщиков.
