Что такое MONO и для какой задачи
BOXFORCAM™ MONO — монтажная коробка под одну камеру видеонаблюдения. Габариты корпуса 106×106×47 мм, масса 155 г, материалы — термоэластопласт (TPE) уплотнения, корпус PC+ABS и нержавеющий крепёж AISI 304/316. Класс защиты IP66, рабочий диапазон −40…+80°C. Допустимая нагрузка на крышку — 8 кг, чего достаточно для подавляющего большинства купольных, цилиндрических (bullet) и компактных PTZ-камер. В комплект уже входят 8 саморезов: на фиксацию крышки и на одну камеру.
MONO — частный случай общего порядка: как выбирается точка, крепление и камера. Если точка ещё не определена, начните оттуда.
Если корпус камеры по габаритам превышает грань MONO либо на одну точку нужно вывести несколько камер, выбирают кубическую коробку 4K (116×116×116 мм). MONO рассчитана строго на один аппарат и решает задачу аккуратного ввода кабеля, герметизации и жёсткой посадки камеры на любой опоре.
Подготовка: инструмент и проверка PCD
Перед монтажом сверьте посадку камеры. Ключевой параметр — PCD (диаметр окружности, по которой расположены центры крепёжных отверстий основания камеры). Не путайте PCD с body — внешним диаметром корпуса: камера может иметь большое основание, но малый PCD, и наоборот. Число винтов в основании (2/3/4) определяет, какой лепестковый узел площадки использовать.
- Монтажный (аккумуляторный) пистолет либо шуруповёрт с битой PH2.
- Дрель/перфоратор и дюбели — если опора кирпич/бетон.
- Рулетка, маркер, уровень.
- Камера с её штатным крепежом основания.
Как определить PCD камеры
Переверните камеру, замерьте расстояние между центрами двух противоположных отверстий — это и есть PCD при 2 или 4 винтах. Для 3 винтов PCD считают по описанной окружности. BOXFORCAM™ перекрывает диапазоны прорезей 45–100 / 45–86 / 55–79 / 77–100 мм, что суммарно даёт совместимость с 2272+ моделями камер.
Шаг 1. Разметка и крепление коробки к опоре
Приложите коробку к месту монтажа, выставьте по уровню, отметьте отверстия. Интерфейс «коробка↔опора» у BOXFORCAM™ — это квадрат 65×65 мм на монтажной площадке (десятилистнике): через него коробка крепится к стене, столбу, кронштейну или адаптеру. На бетоне/кирпиче засверлите и установите дюбели, на металле — используйте саморезы по металлу или сквозной болт.
Шаг 2. Ввод кабеля и герметизация
Заведите кабель камеры через кабельный ввод коробки. Уплотнение из TPE обжимает кабель и держит класс IP66 — влага и пыль внутрь не попадают. Оставьте внутри запас кабеля 10–15 см для удобной коммутации и обслуживания. Лишние, неиспользуемые вводы должны оставаться закрытыми штатными заглушками.

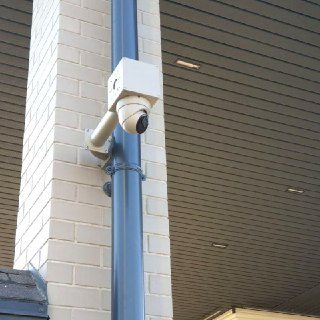

Шаг 3. Посадка камеры на крышку
Совместите крепёжные отверстия основания камеры с прорезями нужного диапазона PCD на крышке. Прорези (а не точечные отверстия) позволяют подвинуть камеру и точно поймать межцентровое расстояние. Закрутите камеру штатными саморезами из комплекта — равномерно, крест-накрест, без перетяжки, чтобы не сорвать резьбу в пластике основания.
Шаг 4. Сборка и финальная фиксация
Закройте коробку крышкой с установленной камерой и затяните крышку саморезами из комплекта. Монтажным пистолетом весь цикл укладывается примерно в 40 секунд — на странице для проектировщиков есть видео монтажа MONO монтажным пистолетом, а также краш-тест и водотест, где под прямой струёй внутри остаётся сухо.
Шаг 5. Проверка
- Камера не люфтит, основание сидит плотно, винты дотянуты.
- Крышка прилегает по периметру, нагрузка в пределах 8 кг.
- Кабельный ввод обжат, заглушки на месте.
- Угол обзора выставлен, изображение проверено на регистраторе.
Готово: одна камера установлена на герметичной точке, рассчитанной на эксплуатацию в диапазоне −40…+80°C. Подобрать прорези под конкретную модель удобнее в конфигураторе.
Частые ошибки на монтаже MONO
Большинство проблем с уличной точкой возникает не из-за коробки, а из-за нарушения порядка сборки. Первая ошибка — перетяжка саморезов в пластиковом основании камеры: резьба срывается, и камера начинает люфтить уже через несколько недель эксплуатации под ветровой нагрузкой. Тяните крест-накрест и с равномерным усилием, без «добивания». Вторая ошибка — подбор крышки по внешний диаметр корпуса камеры, а не PCD: внешне крупная камера может иметь маленькое межцентровое расстояние отверстий, и наоборот. Третья — оставленный открытым неиспользуемый кабельный ввод: через него теряется класс IP66, поэтому все лишние вводы должны быть закрыты штатными заглушками.
Обслуживание установленной точки
Коробка не требует регулярного обслуживания, но при сезонном осмотре системы видеонаблюдения стоит проверить три вещи. Первое — затяжку саморезов крышки: после температурных циклов «мороз-жара» пластик «дышит», и контроль момента не повредит. Второе — состояние уплотнения кабельного ввода из TPE: материал рассчитан на весь диапазон −40…+80°C, но механические повреждения кабеля рядом с вводом лучше выявить заранее. Третье — чистоту прилегания крышки по периметру: попавший под кромку мусор или лёд снижает герметичность. На объектах с интенсивным запылением (стройплощадки, промзоны) осмотр имеет смысл проводить чаще.
Когда переходить с MONO на 4K
MONO рассчитана строго на один аппарат. Переход на кубическую коробку 4K (116×116×116 мм, 392 г) оправдан в двух случаях. Первый — корпус камеры по габаритам превышает грань MONO и физически не садится на крышку. Второй — на одну монтажную точку нужно вывести несколько камер: 4K принимает до 4 аппаратов на 4 стороны с нагрузкой 5 кг на сторону. Это типично для парковок и перекрёстков, где с одной опоры контролируют несколько направлений. В остальных ситуациях MONO остаётся оптимальным выбором по массе и габаритам.
Конфигуратор BOXFORCAM™ →Перед монтажом убедитесь, что модель камеры проходит по PCD и числу винтов: проверенные модели собраны в каталоге совместимых камер — 2272+ моделей.
Частые вопросы
Сколько саморезов в комплекте MONO?
В комплект входит 8 саморезов: на крепление крышки и на одну камеру. Камера ставится штатным крепежом из этого набора.
Какую камеру можно поставить на MONO?
Любую из 2272+ совместимых моделей, у которой PCD основания попадает в один из диапазонов прорезей 45–100 / 45–86 / 55–79 / 77–100 мм. MONO рассчитана на одну камеру.
Какая нагрузка допустима на крышку?
До 8 кг. Этого достаточно для большинства купольных, цилиндрических и компактных PTZ-камер.
Нужен ли специальный инструмент?
Достаточно монтажного пистолета или шуруповёрта с битой PH2. Монтажным пистолетом цикл занимает около 40 секунд.
Сохраняется ли герметичность после ввода кабеля?
Да. Уплотнение из TPE обжимает кабель и держит класс IP66. На водотесте под прямой струёй внутри остаётся сухо.
Что делать, если PCD камеры не попадает в диапазон?
Используйте подходящий лепестковый узел десятилистника или адаптер. Проверить посадку проще всего в конфигураторе по модели камеры.
