Три параметра любой посадки
Чтобы поставить камеру на коробку BOXFORCAM™, нужно знать три вещи: PCD основания камеры, число крепёжных винтов и подходящий диапазон прорезей на крышке. Разберём каждый, чтобы схема читалась однозначно и без ошибок на монтаже.
Схема посадки — третий шаг после точки и узла: установка видеонаблюдения от точки до модели. Для проектных расчётов есть PCD-калькулятор.
PCD — диаметр окружности отверстий
PCD (pitch circle diameter) — это диаметр окружности, на которой лежат центры крепёжных отверстий основания камеры. Замеряется по центрам отверстий, а не по краю корпуса. Главное правило: PCD не равен body. Body — это внешний габарит корпуса камеры; камера с большим корпусом может иметь малый PCD, и наоборот. Подбор посадки идёт строго по PCD.
Как замерить PCD

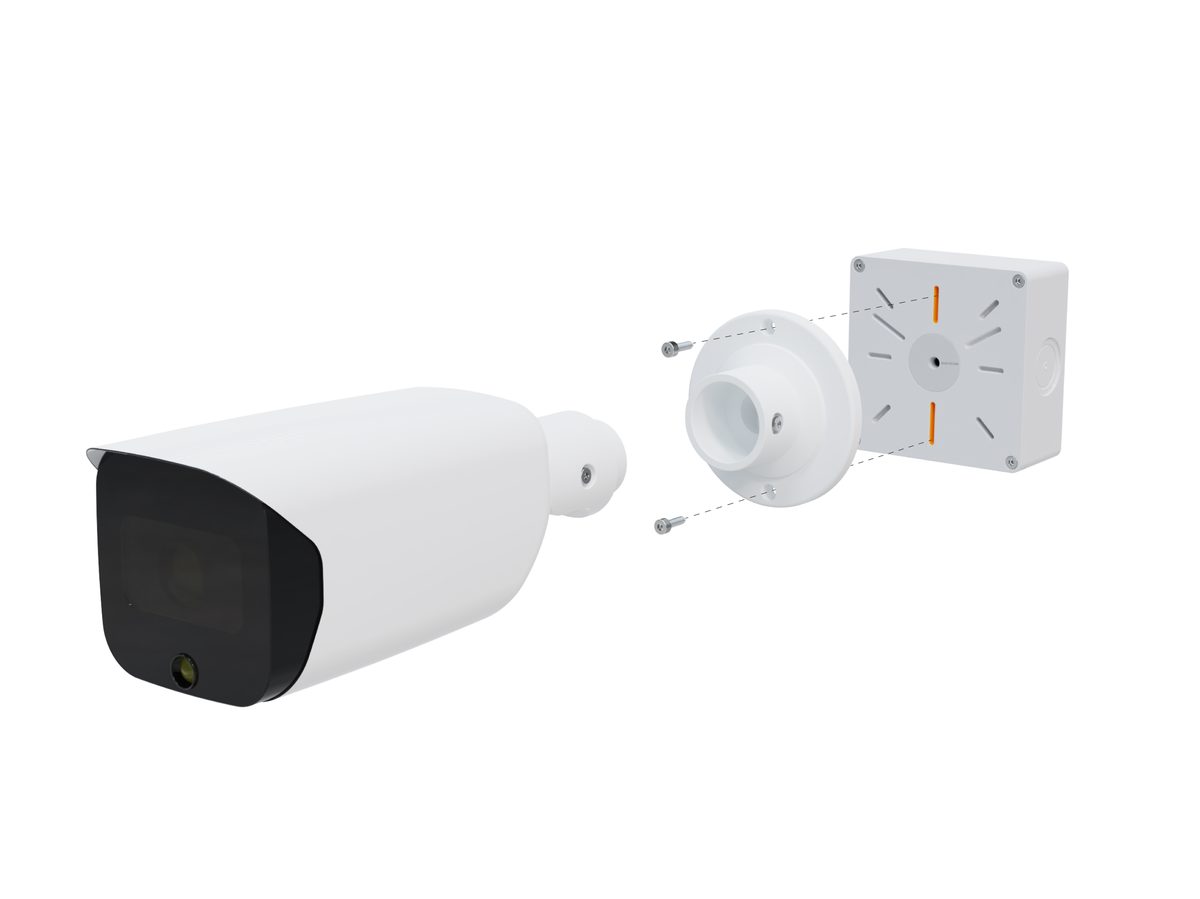

- 2 винта — расстояние между центрами двух отверстий.

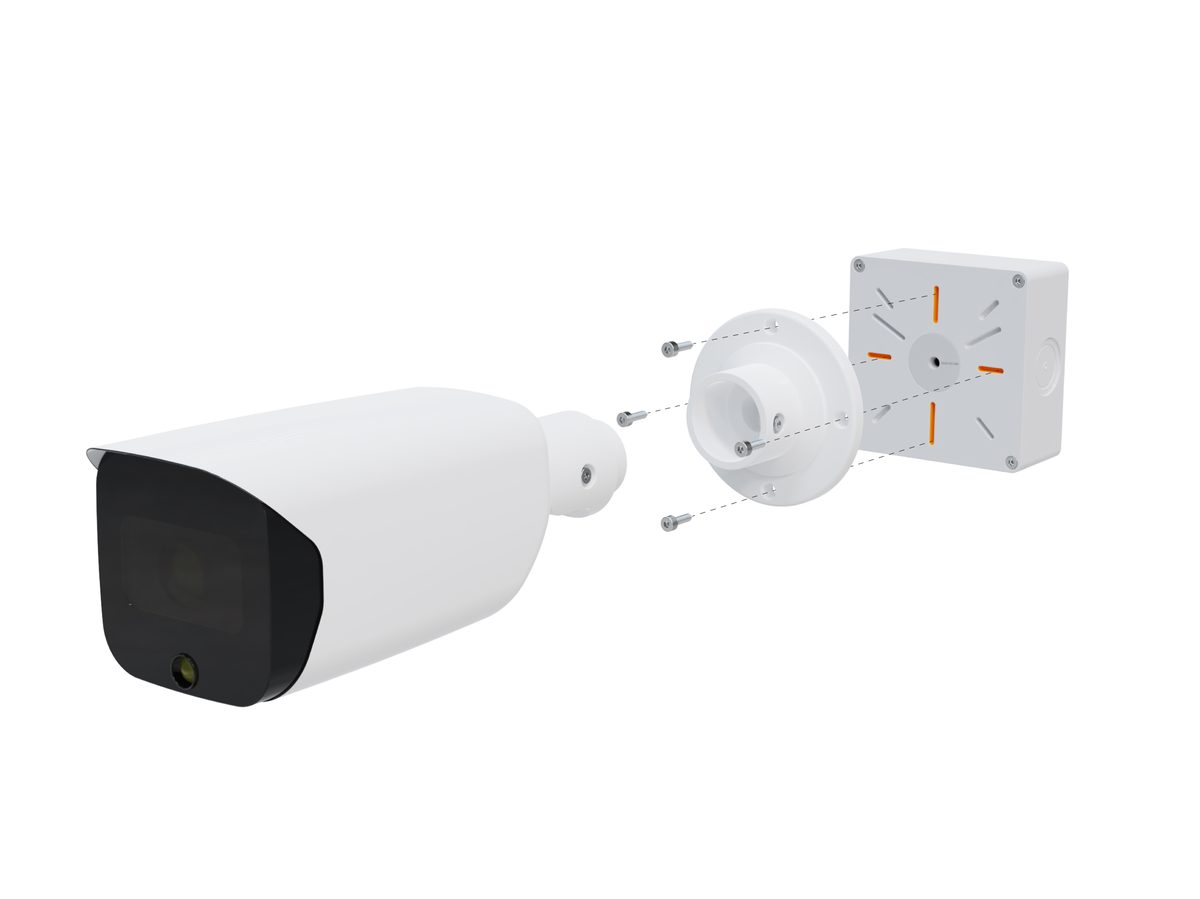

- 4 винта — расстояние между центрами противоположных отверстий по диагонали или по оси.
- 3 винта — диаметр описанной окружности, проходящей через три центра.
Число винтов: 2 / 3 / 4
Число крепёжных винтов основания определяет, какой лепестковый узел десятилистника использовать:
| Винтов | Узел | Тип камеры (типично) |
|---|---|---|
| 2 | Двулистник | Компактные купола, bullet |
| 3 | Трилистник | Купольные с трёхточечным основанием |
| 4 | Прямой / косой крест | Крупные купольные и PTZ |

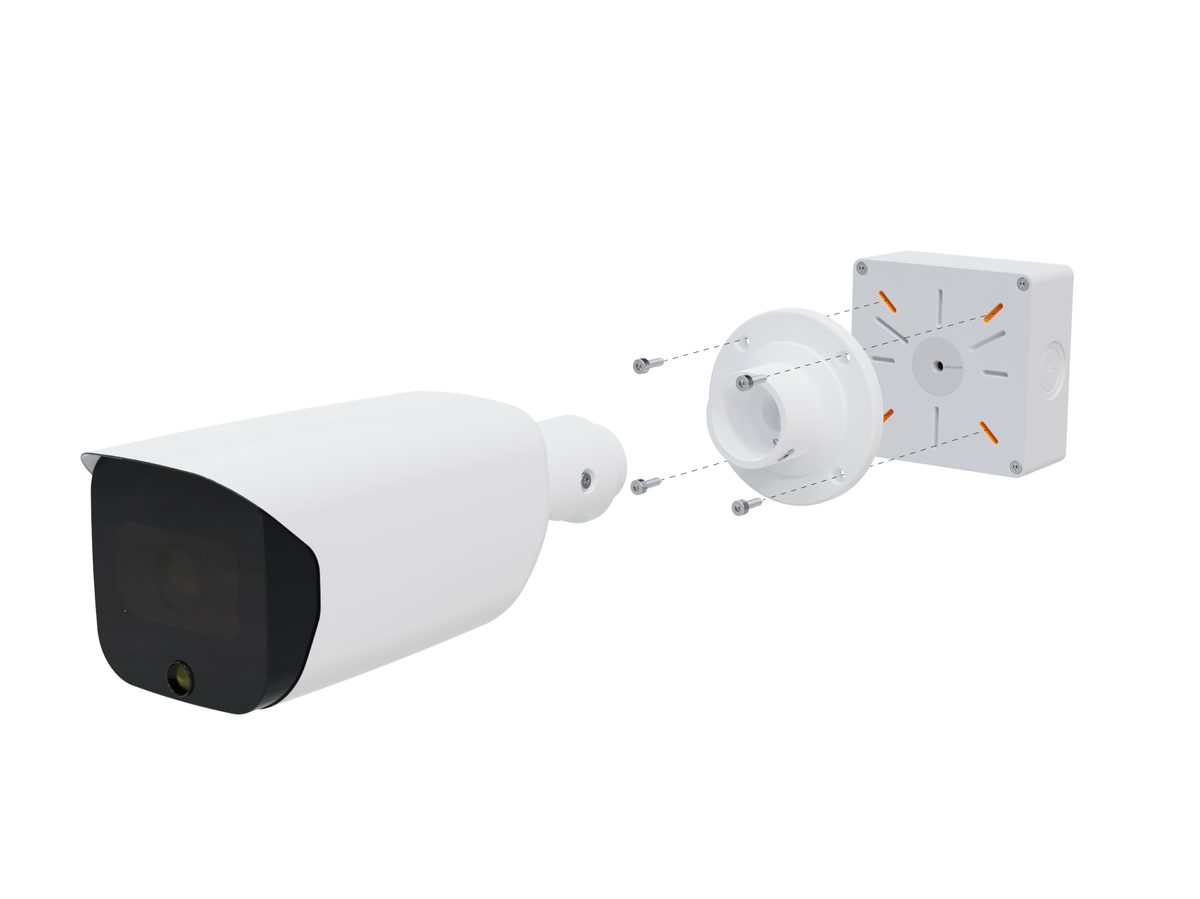

Для четырёх винтов выбор между прямым и косым крестом зависит от того, как отверстия расположены на камере — по осям или по диагоналям.
Диапазоны прорезей PCD
Камера крепится не в точечные отверстия, а в прорези. У BOXFORCAM™ четыре диапазона прорезей:
- 45–100 мм
- 45–86 мм
- 55–79 мм
- 77–100 мм
Прорезь даёт «вилку»: измеренный PCD должен попадать внутрь диапазона. За счёт прорезей одна крышка перекрывает множество близких PCD — камеру можно подвинуть и точно поймать межцентровое расстояние. Совместно с шестью опорными диаметрами десятилистника это даёт совместимость с 2272+ моделями камер.
Когда нужны адаптеры
Адаптеры решают задачи опоры и геометрии, а не посадки камеры:
- Гнутый адаптер — для фасада, наклонной плоскости и угла: приводит поверхность к ровной площадке под квадрат 65×65.
- Адаптеры-отводы — точный вынос от забора на 5–10 см, чтобы убрать полотно из кадра.
- Скоба — крепление к круглому столбу с регулировкой по вертикали.
- Метровый кронштейн (вынос) — вынос камеры от тела мачты и набор высоты.
Два интерфейса — не путать
На схеме всегда два независимых узла. «Камера↔коробка» — это прорези-диапазоны PCD под винты камеры. «Коробка↔опора» — это квадрат 65×65 под крепление к стене, столбу, кронштейну (выносу) или адаптеру. PCD и число винтов относятся к первому интерфейсу, адаптеры и квадрат 65×65 — ко второму.
Алгоритм чтения схемы
- Замерьте PCD основания камеры по центрам отверстий.
- Определите число винтов (2/3/4) и нужный лист десятилистника.
- Подберите диапазон прорезей, в который попадает PCD.
- Выберите опору и, при необходимости, адаптер к квадрату 65×65.
- Сверьте всё по модели камеры в конфигураторе.
Конфигуратор подбирает лист, диапазон прорезей и адаптер по конкретной модели — это исключает ошибку с PCD и body.
Разбор типовой схемы по шагам
Возьмём типовую купольную камеру с четырьмя винтами в основании. Сначала замеряем PCD по центрам противоположных отверстий — допустим, получается значение в районе 60 мм. Поскольку винтов четыре, выбираем крестовой лист десятилистника; если отверстия расположены по диагоналям корпуса — косой крест, если по осям — прямой. Затем проверяем, в какой диапазон прорезей попадает измеренный PCD: значение около 60 мм укладывается в диапазон 55–79 мм. Камера садится на крышку, винты идут в прорези, положение подгоняется до точного совпадения. Опора при этом выбирается отдельно через квадрат 65×65 — посадка камеры от типа опоры не зависит.
Частые ошибки чтения схемы
Самая распространённая ошибка — мерить body, а не PCD. Монтажник видит крупный корпус камеры и считает, что нужна большая коробка, хотя межцентровое расстояние отверстий может быть малым. Вторая ошибка — путать число винтов с числом отверстий на площадке: десятилистник несёт много отверстий, но использовать нужно ровно те, что соответствуют раскладке основания камеры (2/3/4). Третья — пытаться поймать PCD точечно, забыв, что прорезь даёт диапазон: достаточно попасть в интервал, а не в конкретную точку. Четвёртая — решать геометрию опоры через подбор крышки, хотя для этого служит адаптер.
Как адаптеры встраиваются в схему
Адаптеры не меняют посадку камеры — они меняют способ крепления коробки к опоре, то есть работают только на интерфейсе «коробка↔опора». Гнутый адаптер вставляется между квадратом 65×65 и наклонной плоскостью (фасад, угол), приводя поверхность к ровной площадке. Адаптеры-отводы добавляются между коробкой и опорой, давая вынос 5–10 см от полотна забора. Скоба переводит прямое крепление в хомутовое для круглого столба. Метровый кронштейн (вынос) уводит весь узел от тела мачты. Во всех случаях интерфейс камеры остаётся прежним — меняется только то, что стоит между квадратом 65×65 и опорой.
Конфигуратор BOXFORCAM™ →Схему посадки не обязательно замерять вручную: для большинства моделей PCD и число винтов уже указаны в каталоге совместимых камер.
Частые вопросы
Что такое PCD?
Диаметр окружности, на которой лежат центры крепёжных отверстий основания камеры. Замеряется по центрам отверстий, не по краю корпуса.
Чем PCD отличается от body?
Body — внешний габарит корпуса камеры, PCD — межцентровый диаметр отверстий. Подбор посадки идёт по PCD, не по body.
Как замерить PCD при 3 винтах?
По диаметру описанной окружности, проходящей через центры трёх отверстий. При 2 и 4 винтах — по расстоянию между противоположными центрами.
Какие есть диапазоны прорезей?
Четыре: 45–100 / 45–86 / 55–79 / 77–100 мм. Измеренный PCD должен попадать внутрь одного из них.
Когда нужны адаптеры?
Когда опора нестандартная: гнутый адаптер — для фасада/угла, отводы — для выноса от забора 5–10 см, скоба — для столба, кронштейн (вынос) — для мачты.
Чем отличаются два интерфейса?
«Камера↔коробка» — прорези-диапазоны PCD под винты камеры. «Коробка↔опора» — квадрат 65×65 под крепление к опоре. Их не путают.
Как избежать ошибки при подборе?
Сверять посадку по модели камеры в конфигураторе — он подбирает лист, диапазон прорезей и адаптер автоматически. Поддержано 2272+ моделей.
