Камера на стену и угол здания: коробки и кронштейны (выносы) BOXFORCAM™

На ровную стену коробка BOXFORCAM™ 4K или MONO крепится напрямую, камера — к коробке. Если камеру нужно отнести от стены (карниз, водосток, обзор вдоль фасада) — ставится вынос, а для выноса от 0,5 м — адаптер к плоскости, который крепит трубу под 90° к поверхности. На угол здания коробка ставится через платформу CP PLT.

Что понадобится

Схема монтажа

Узел по порядку сборки

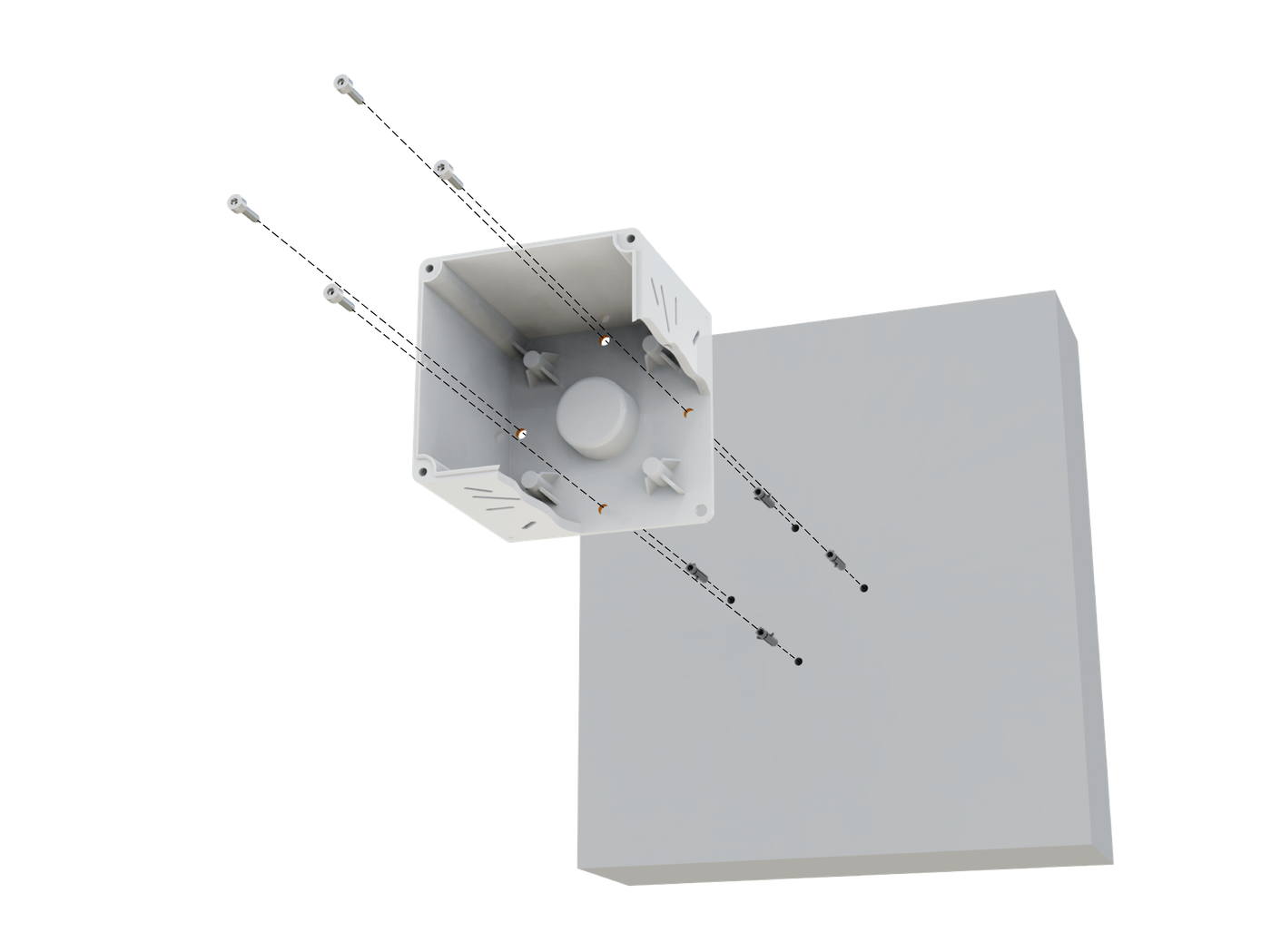

Коробка BOXFORCAM™ 4K или MONO — к стене напрямую, анкеры или дюбели по материалу основания
Кабель заходит через гермоввод снизу, коммутация внутри коробки
Камера — на грань коробки; на угол здания коробка ставится через платформу CP PLT
Отступ от стены — вынос 0,25–0,5 м через фланец, от 0,5 м — адаптер к плоскости

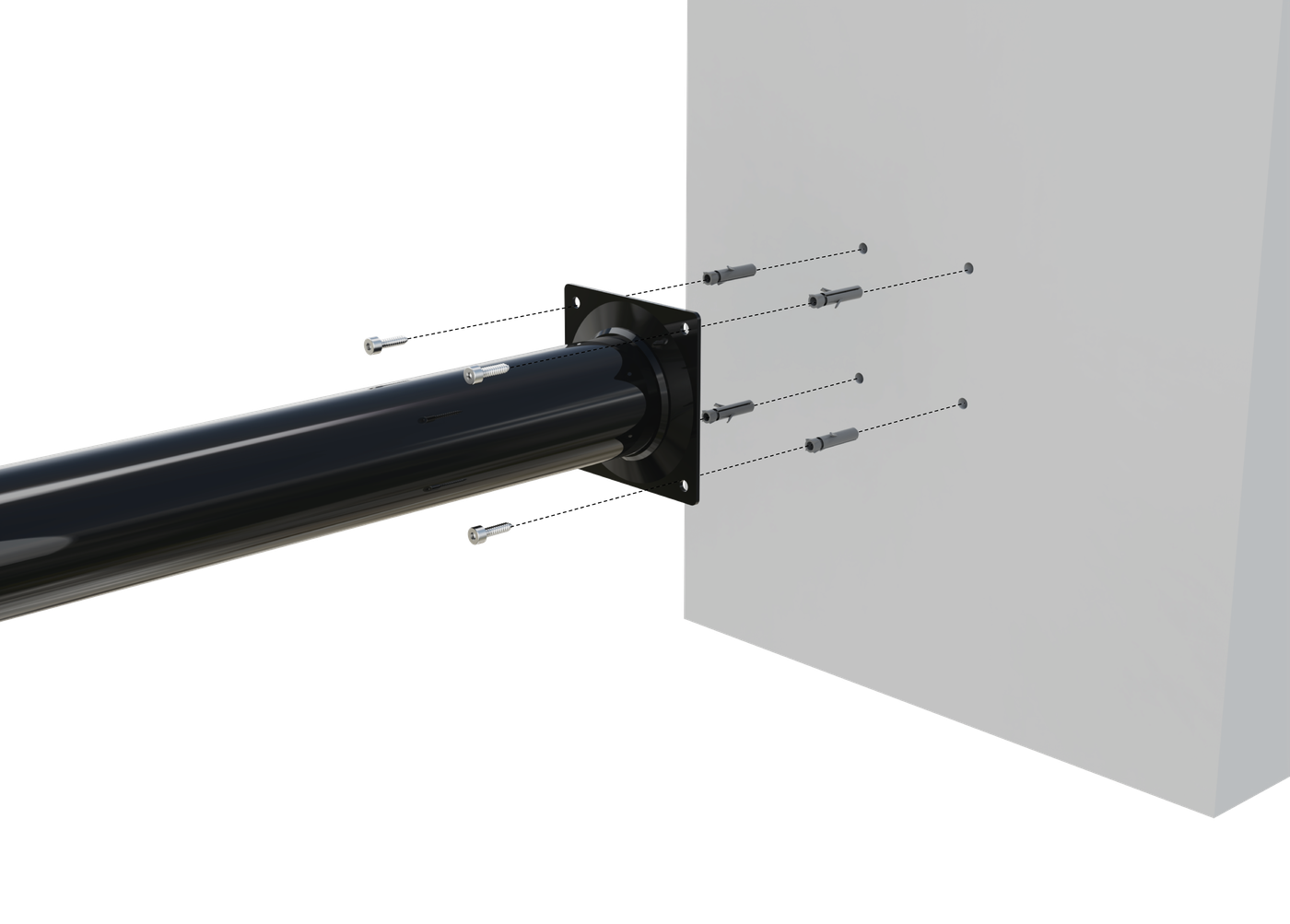

Схема монтажа: крепление кронштейна BOXFORCAM™ к стене — пунктирная технич. схема — Узел «фланец — стена»: труба выноса Ø50 с фланцем крепится к стене четырьмя анкерами

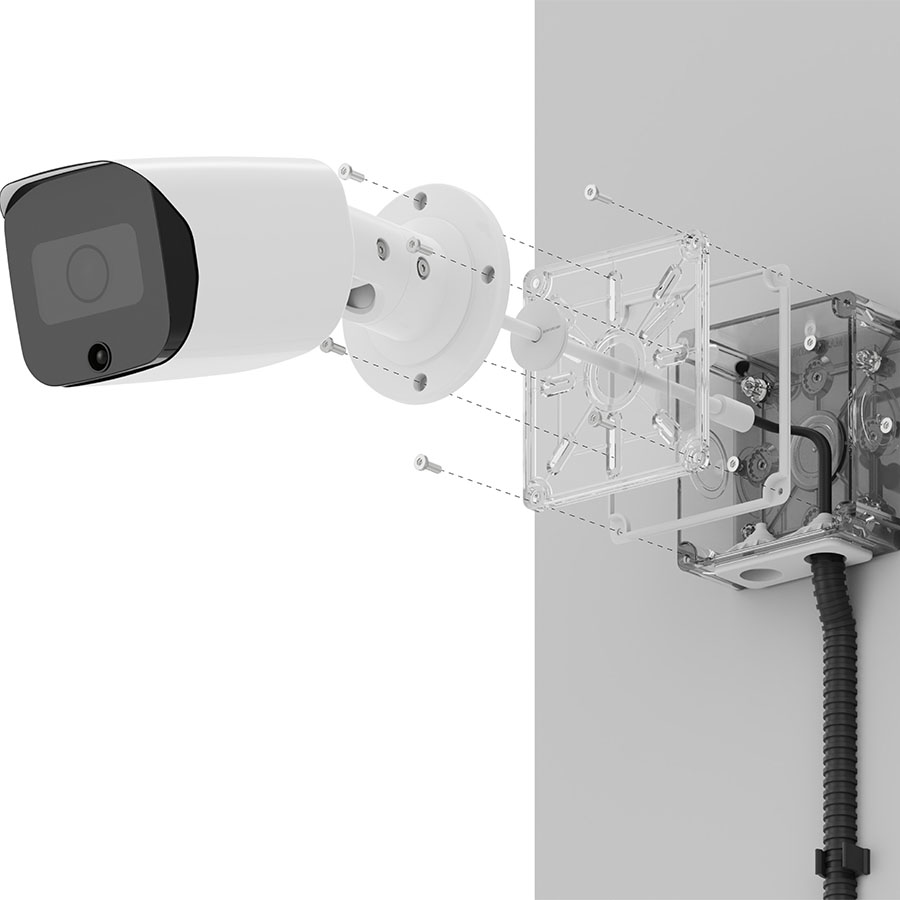

Схема монтажа: крепление камеры к монокоробке BOXFORCAM™ MONO на стене — фланец и винты в разборе — Узел «камера — коробка MONO — стена» в разборе: крышка-десятилистник, винты камеры, корпус, гофра в гермоввод

Фото объектов

Две скобы BOXFORCAM™ крепят чёрную трубостойку к кирпичной стене, кабель убран в гофру — Трубостойка BOXFORCAM™ на кирпичной стене: две скобы и кабель в гофрестенаскоба

Крупный план узла: скоба BOXFORCAM™, труба и кабельная гофра на кирпичной стене — Узел крепления крупным планом: скоба, труба и кабель в гофрестенаскоба

Трубостойка BOXFORCAM™ на кирпичной стене под свесом кровли, вид вдоль стены — Трубостойка BOXFORCAM™ на кирпичной стене под свесом кровлистенаскоба

Трубостойка BOXFORCAM™ на кирпичном фасаде, ракурс снизу вверх к камере — Трубостойка BOXFORCAM™ на кирпичном фасаде, ракурс снизустенаскоба

Две камеры на трубостойке BOXFORCAM™ над кирпичной стеной у свеса кровли — Две камеры на трубостойке BOXFORCAM™ над кирпичной стенойстена

Камера на длинном кронштейне (выносе) BOXFORCAM™ на стене здания рядом с инженерными трубами — Длинный кронштейн (вынос) BOXFORCAM™ на стене здания — фото с объектастенавынос

Две камеры на выносном кронштейне BOXFORCAM™, закреплённом на кирпичной стене здания — Две камеры на кронштейне BOXFORCAM™ на кирпичной стене — фото партнёрастенавынос

Монтажная коробка BOXFORCAM™ на стене, обшитой сайдингом, рядом фасадный светильник — Монтажная коробка BOXFORCAM™ на фасаде из сайдинга — фото с объектафасад

Все 31 фото этого типа опоры — в общей сетке

Шаги монтажа

Разметьте место на несущей стене. На утеплённом фасаде крепёж идёт сквозь отделку в несущую стену.
Закрепите монтажную коробку 4K или MONO анкерами по материалу стены через отверстия корпуса.
Нужен отступ от стены — вместо прямого крепления поставьте вынос; для выноса от 0,5 м добавьте адаптер к плоскости.
На угол здания сначала поставьте платформу CP PLT, а коробку — уже на неё.
Заведите кабель в коробку через гермоввод, гофру подведите снизу.
Прикрутите камеру к грани коробки, наведите и закройте крышку.

Полные развороты инструкций BOXFORCAM™ MONO и 4K — на странице Инструкция.

Документы

Частые вопросы

Зачем коробка, если у камеры есть своё крепление?

Штатное крепление рассчитано на ровную поверхность и не даёт места под соединения. Коробка BOXFORCAM™ — герметичный объём для коммутации и посадочное место под любой вынос или платформу.

Как закрепить камеру на углу дома, чтобы видеть обе стены?

Платформа CP PLT ставится на угол, на неё — коробка 4K; на две грани — две камеры, каждая смотрит вдоль своей стены.

На сколько можно отнести камеру от стены?

Штатно 0,25 и 0,5 м; более длинные выносы ставятся через адаптер к плоскости — напишите нам, подберём под нагрузку.

Можно ли ставить на утеплённый фасад или сайдинг?

Да: крепление идёт к несущей стене сквозь утеплитель анкерами по материалу стены; коробка и кронштейн (вынос) от отделки не зависят.
