Камера на столб, опору и мачту: кронштейны (выносы) и коробки BOXFORCAM™

На круглый или квадратный столб камера ставится через платформу BFC PLT (на столб и угол — CP PLT): к платформе крепится коробка BOXFORCAM™ 4K или MONO, к коробке — камера. Нужен отступ от опоры — между платформой и коробкой ставится вынос 0,25–0,5 м. На одну коробку 4K можно повесить до четырёх камер по граням.

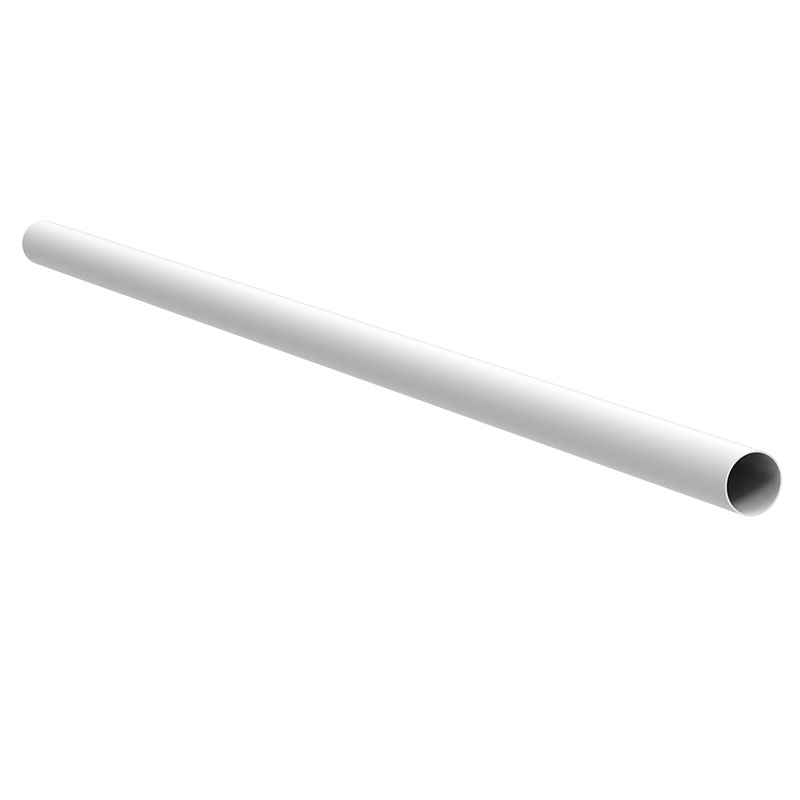

Что понадобится

Схема монтажа

Узел по порядку сборки

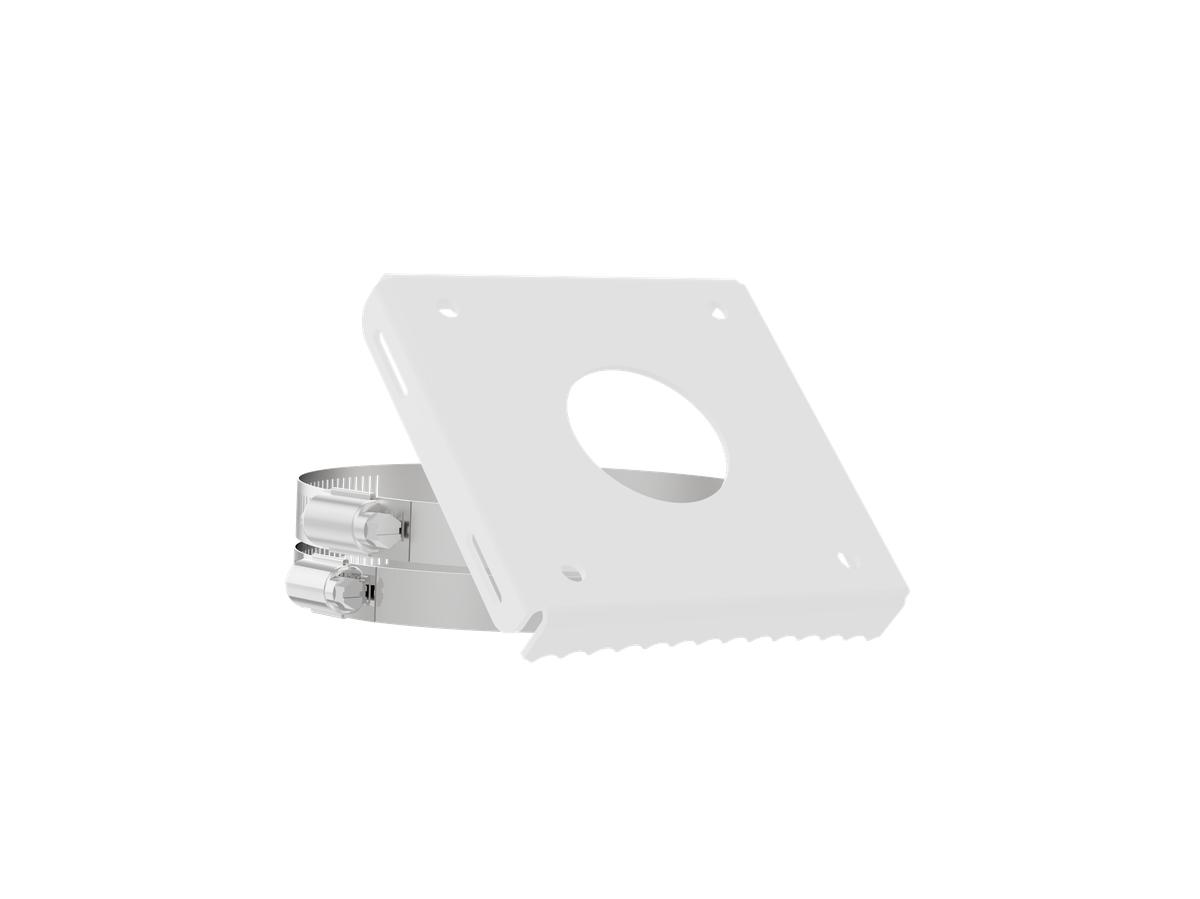

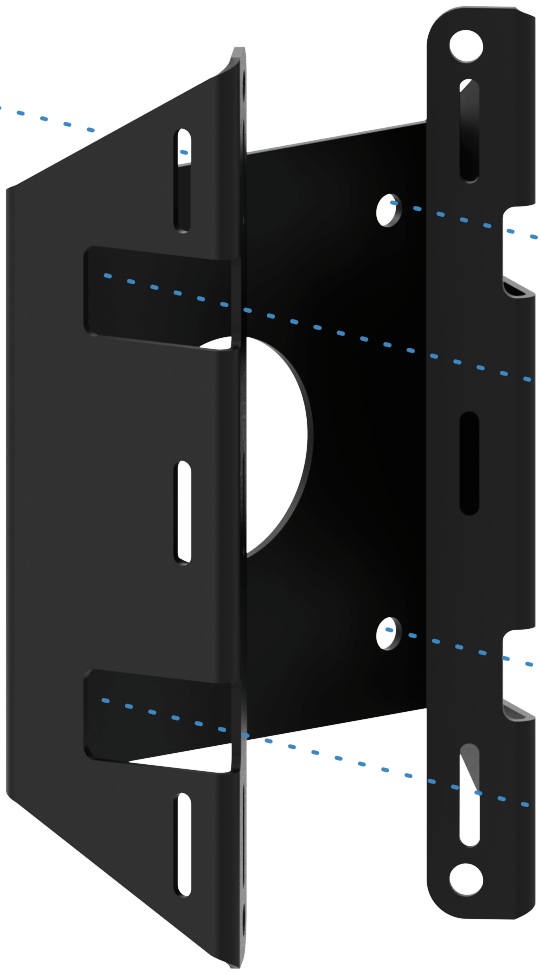

Платформа BFC PLT — на круглый или квадратный столб, крепление хомутами или бандажной лентой

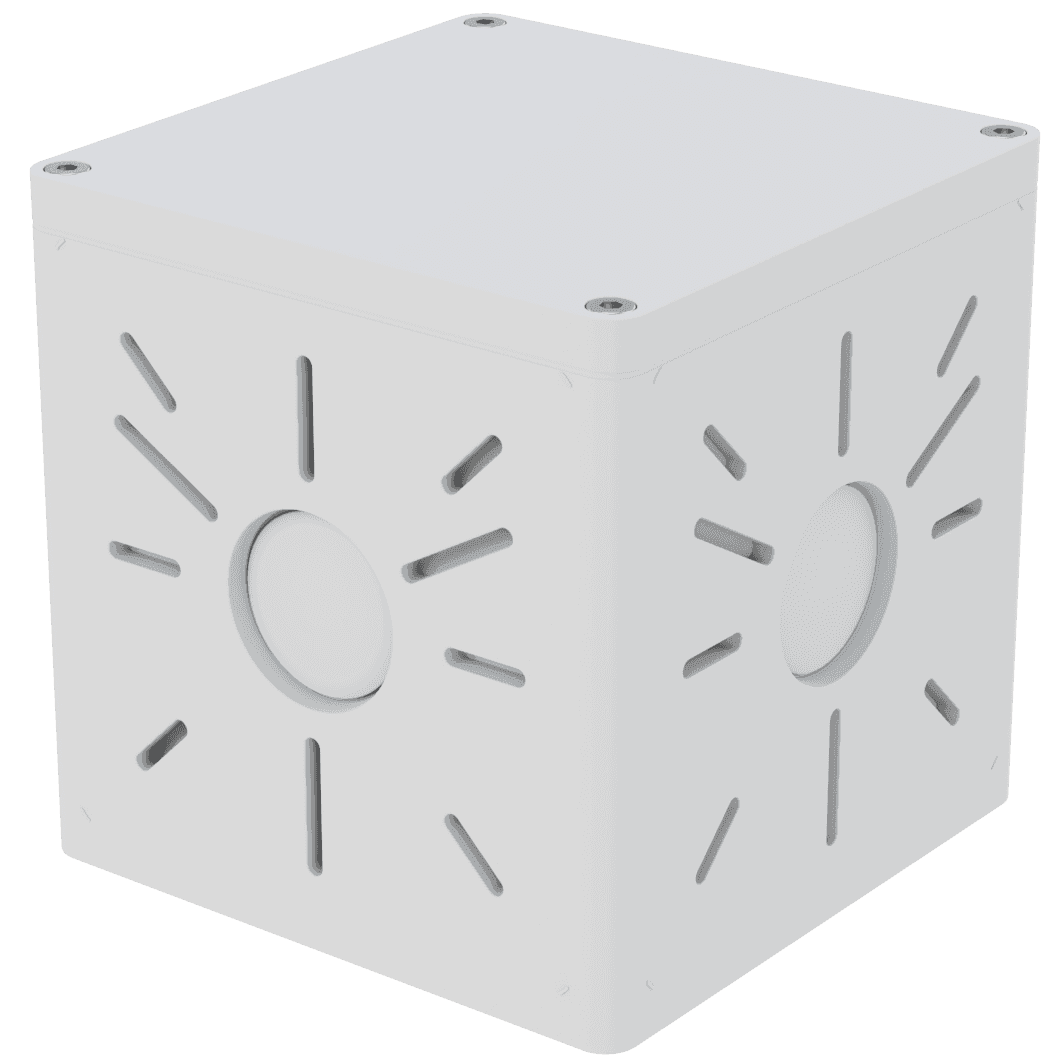

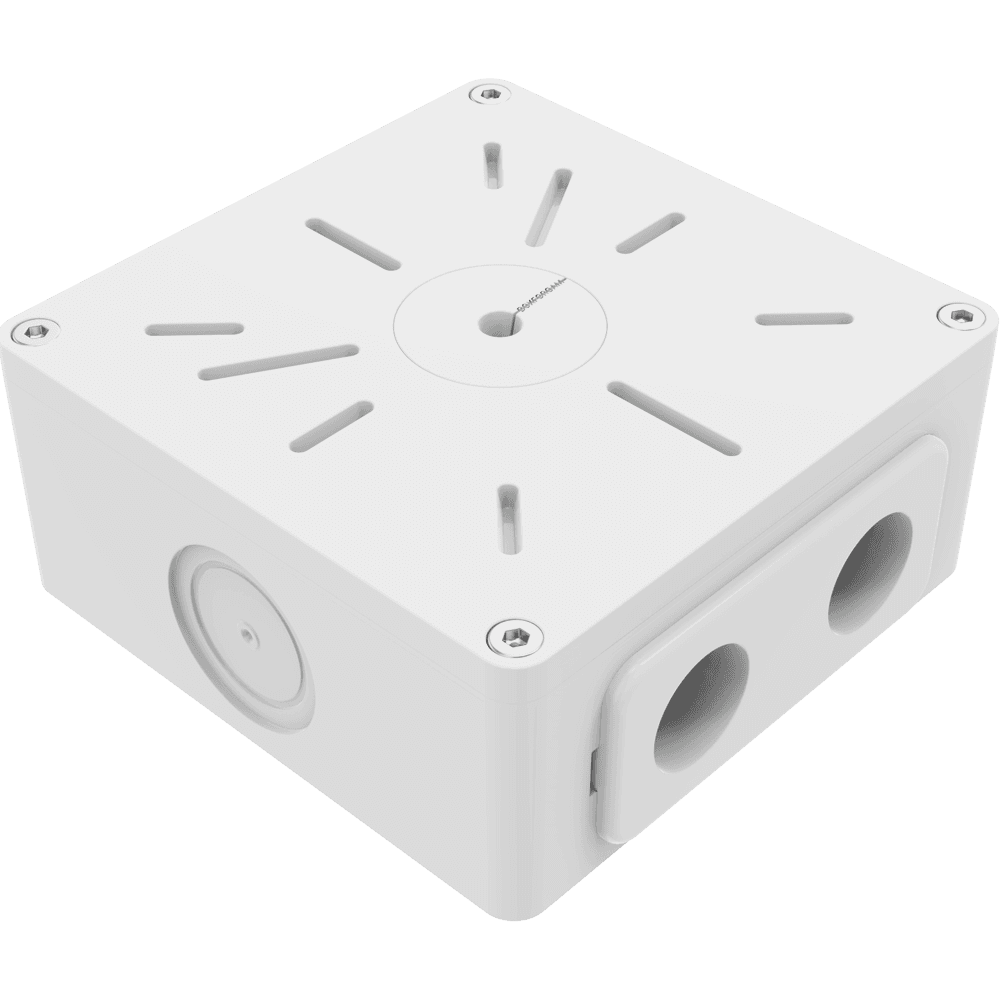

Коробка BOXFORCAM™ 4K — к платформе винтами M4 из комплекта
Камера — на любую грань коробки, до 5 кг на грань
Вынос 0,25–0,5 м ставится между платформой и коробкой при отступе от опоры

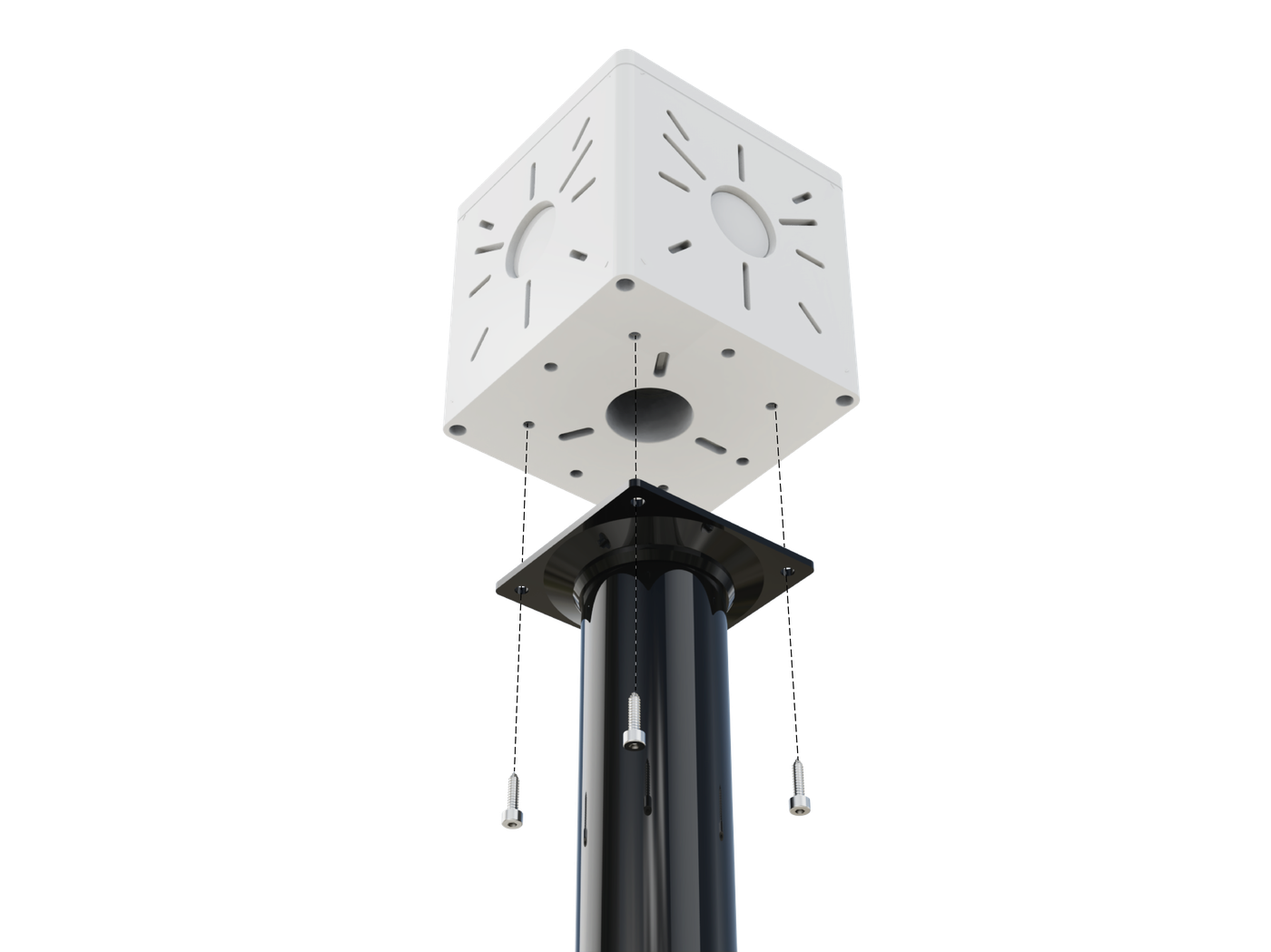

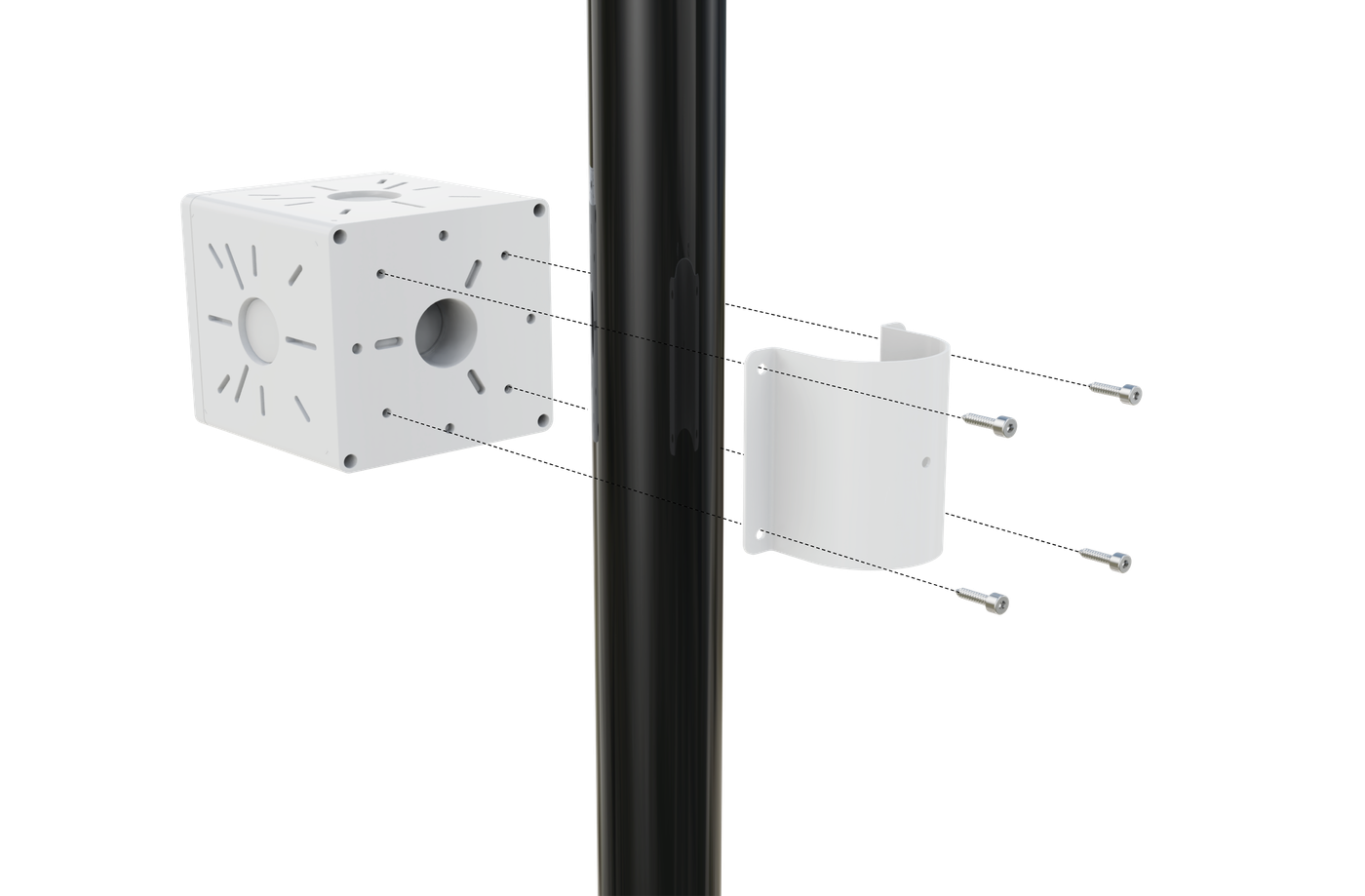

Схема монтажа: крепление коробки BOXFORCAM™ 4K к мачте — пунктирная технич. схема — Коробка 4K на вершине мачты: фланец мачты — коробка, четыре винта

Фото объектов

Камера на кронштейне (выносе) BOXFORCAM™ на круглом столбе освещения, на фоне кирпичный жилой дом — Камера на кронштейне (выносе) BOXFORCAM™ на круглом столбе освещениястолбвынос

Камера на кронштейне (выносе) BOXFORCAM™ на бетонном столбе, вид снизу вдоль опоры — Кронштейн (вынос) BOXFORCAM™ на бетонном столбе, вид снизустолбвынос

Камера и прожектор на кронштейне (выносе) BOXFORCAM™ на наклонном столбе, крупный план узла — Камера и прожектор на одном кронштейне (выносе) BOXFORCAM™ — крупный план узластолбвынос

Крупный план кронштейна (выноса) BOXFORCAM™ с камерой на столбе освещения — Кронштейн (вынос) BOXFORCAM™ с камерой на столбе освещения — крупный планстолбвынос

Монтажная коробка BOXFORCAM™ 4K с двумя камерами на трубостойке в полетрубостойка4K

Монтажная коробка BOXFORCAM™ с двумя камерами на опоре освещения, вид снизу — Монтажная коробка BOXFORCAM™ с двумя камерами на опоре освещенияопора освещения4K

Купольная камера на монтажной коробке BOXFORCAM™ MONO на белой трубостойке, крупный план — Купольная камера на коробке BOXFORCAM™ MONO на трубостойке — крупный плантрубостойкаMONO

Три коробки BOXFORCAM™ закреплены вокруг металлической опоры освещения, фон — синее небо — Три коробки BOXFORCAM™ на опоре освещения — фото с объектаопора освещения

Все 22 фото этого типа опоры — в общей сетке

Шаги монтажа

Подберите платформу по опоре: BFC PLT — на круглый или квадратный столб, CP PLT — на столб и на угол.
Заведите платформу на опору хомутами или бандажной лентой и затяните. Сварка и сверление опоры не нужны.
Прикрутите к платформе монтажную коробку 4K или MONO винтами из комплекта.
Нужен отступ от опоры — поставьте между платформой и коробкой вынос 0,25 или 0,5 м.
Заведите кабель в коробку через гермоввод, оставьте запас петлёй вниз и соберите коммутацию внутри коробки.
Закрепите камеру на грани коробки, наведите и закройте крышку.

Полные развороты инструкций BOXFORCAM™ MONO и 4K — на странице Инструкция.

Документы

Частые вопросы

Можно ли поставить камеру на столб без сварки?

Да: платформа BFC PLT крепится к столбу хомутами или бандажной лентой, коробка — к платформе винтами, камера — к коробке. Сварка и сверление опоры не нужны.

Сколько камер можно повесить на одну коробку 4K на мачте?

До четырёх — по одной на каждую грань; нагрузка до 5 кг на грань и до 20 кг суммарно.

Подойдёт ли моя камера?

Коробки BOXFORCAM™ принимают камеры с посадочными отверстиями 46–100 мм (4K) и 45–100 мм (MONO); подбор по модели — в разделе /kamery/: 2 272+ моделей 123 брендов.

Как завести кабель?

Через гермоввод в коробке; коробки имеют класс защиты IP66 и защищают коммутацию от осадков.
