Камера на забор и ограждение: коробки, кронштейны (выносы) и трубостойки BOXFORCAM™

На забор камера ставится выше линии ограждения — на трубостойку Ø50 с фланцем, закреплённую к столбу забора; коробка BOXFORCAM™ 4K или MONO встаёт на трубу через фланец, камера — на коробку. На кирпичный или бетонный забор коробка крепится как на стену, на металлический столб — через платформу PLT. Две камеры вдоль забора в обе стороны — одна коробка 4K, две грани.

Что понадобится

Схема монтажа

Узел по порядку сборки

Трубостойка Ø50 крепится к столбу забора скобами BFC или через платформу PLT

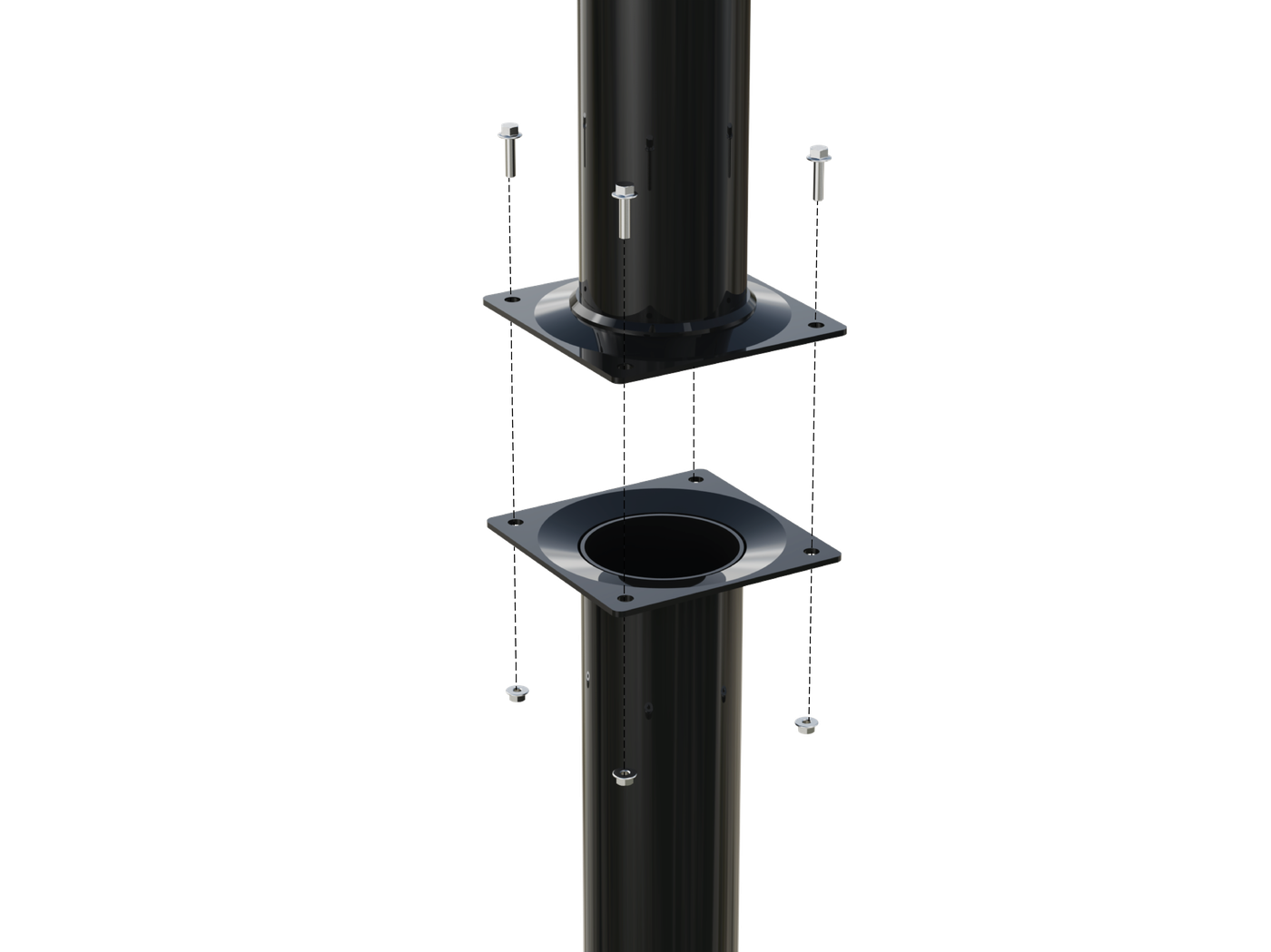

Сегменты трубы стыкуются фланец к фланцу четырьмя винтами
На верхний фланец — коробка 4K или MONO, камера — на грань коробки
Камера встаёт выше линии ограждения; на 4K две камеры смотрят вдоль забора в обе стороны

Фото объектов

Трубостойка BOXFORCAM™ закреплена на столбе забора из профлиста, камера поднята над линией ограждения — Трубостойка BOXFORCAM™ на столбе забора: камера выше линии профлистазабор из профлистатруба

Крупный план: трубостойка BOXFORCAM™ на скобах на столбе забора из профлиста, сверху камера — Трубостойка BOXFORCAM™ на скобах — крупный план узла на заборезабор из профлистатрубаскоба

Камера на коробке BOXFORCAM™ MONO на трубостойке над забором из профлиста — Камера на коробке BOXFORCAM™ MONO на трубостойке над заборомзабор из профлистаMONOтруба

Трубостойка BOXFORCAM™ на скобах на угловом столбе забора, камера смотрит вдоль ограждения — Трубостойка BOXFORCAM™ на угловом столбе заборазабор из профлистатрубаскоба

Белая трубостойка BOXFORCAM™ с камерой над коричневым забором из профлиста, осенние деревья — Трубостойка BOXFORCAM™ с камерой над забором из профлистазабор из профлистатруба

Трубостойка BOXFORCAM™ с камерой на секционном заборе, вид вдоль линии ограждения — Камера на трубостойке BOXFORCAM™ смотрит вдоль линии заборазабортруба

Камера на трубостойке BOXFORCAM™ на столбе ворот рядом с кованым ограждением — Камера на трубостойке BOXFORCAM™ на столбе воротстолб вороттруба

Купольная камера на коробке BOXFORCAM™ MONO на пилоне въездных ворот — Купольная камера на коробке BOXFORCAM™ MONO на пилоне воротстолб воротMONO

Все 27 фото этого типа опоры — в общей сетке

Шаги монтажа

Крепите не к полотну, а к столбу забора: профлист и сетка нагрузку и ветер не держат.
Закрепите трубостойку Ø50 на столбе скобами или через платформу PLT так, чтобы камера встала выше линии ограждения.
Поставьте на трубу фланец и прикрутите к нему коробку 4K или MONO.
Нужен отступ от ограждения — добавьте вынос между фланцем и коробкой.
Заведите кабель в коробку через гермоввод; по трубе ведите кабель в гофре.
Закрепите камеры на гранях коробки: на 4K две камеры разворачиваются вдоль забора в обе стороны.

Полные развороты инструкций BOXFORCAM™ MONO и 4K — на странице Инструкция.

Документы

Частые вопросы

Как поставить камеру на забор из профлиста?

Не на лист, а на столб забора: трубостойка крепится к столбу хомутами или через платформу PLT, коробка — на трубу. Камера не раскачивается на ветру, лист не режется.

Как смотреть вдоль забора в обе стороны?

Коробка 4K на трубостойке, две камеры на противоположных гранях.

Куда ставить прожектор?

На свободную грань той же коробки 4K, до 5 кг на грань — как на фото объектов.

Какой высоты нужна трубостойка?

Типовой выбор — 0,5–1 м над верхом забора; длины труб в линейке от 0,25 до 2 м.
